Гидравлические гильотинные ножницы

Гидравлические гильотинные ножницы

Основные характеристики
1.Гидравлические гильотинные ножницы обладают усовершенствованной конструкцией, соответствующей европейским промышленным стандартам. Рама станка сварена специальными сварочными роботами и подвергнута процедуре снятия остаточных напряжений и термообработке.
2. Подвижное лезвие имеет наклонную конструкцию. Угол резки и зазор между лезвиями регулируется.
3. Ножевая балка передвигается по линейным направляющим и имеет гидравлический привод.
4. Стандартное лезвие с 4 режущими кромками, выполненное из высокоуглеродистой или высокохромистой стали.

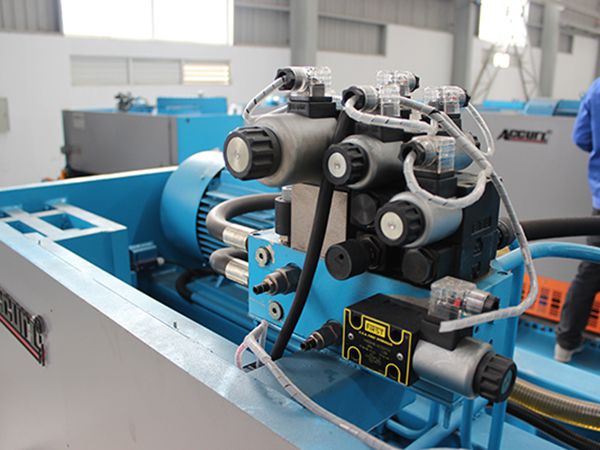

5. Гидравлическая система гильотины произведена фирмой BoschRexroth (Германия) и характеризуется надежностью и простотой в обслуживании.
6. Гидравлические гильотинные ножницы используют роликовые направляющие, что повышает точность резки металла.
7. Листовые ножницы соответствуют требованиям стандарта СЕ и укомплектованы необходимыми средствами безопасности, включая ограждение для защиты пальцев спереди станка и оптико-электронную предохранительную систему сзади.
8. Гидравлическая гильотина окрашена в светло-/темно-серый и желтый цвета.

Преимущества гидравлических гильотинных ножниц
● Зазор между лезвиями регулируется при помощи ручного маховика.
● Ножи с несколькими режущими кромками подходят для резки алюминия, углеродистой и нержавеющей стали.
● Световой индикатор линии отреза и струна для теневой резки.
● Счетчик количества резов.
● Удобная регулировка длины реза.

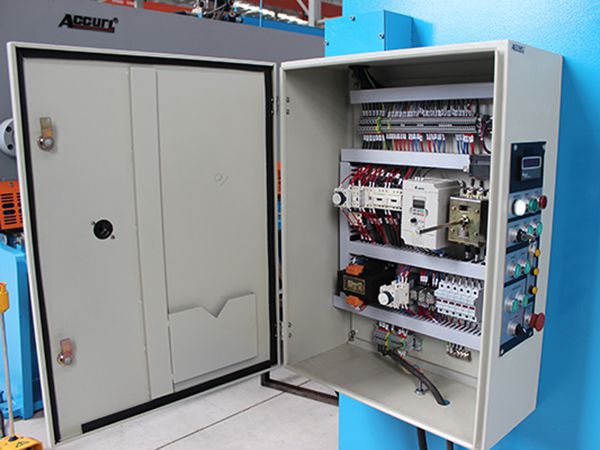

● Защита гидравлической и электрической систем от перегрузок.
● Выносная педаль управления с кнопкой аварийной остановки.

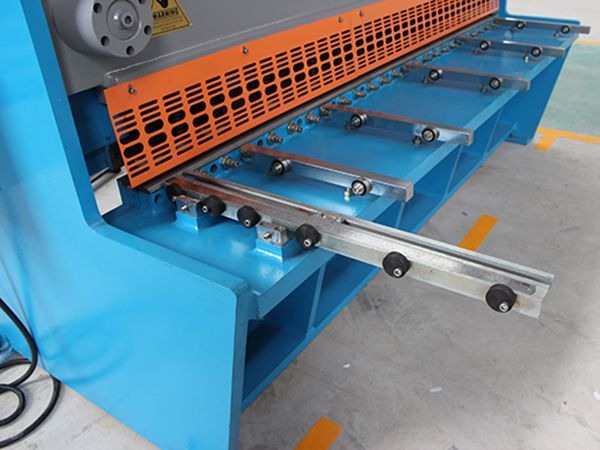

● Рабочий стол с шариковыми направляющими.
● Регулируемый угол реза.
● Преобразователь частоты Delta, шарико-винтовая пара и полированный шток (точность полировки - 0,01 мм).
Преимущества системы управления Estun E21s для гидравлических гильотинных ножниц
● Панель управления с монохромным жидкокристаллическим экраном.
● Автоматическое позиционирование.
● Поправка на смещение.
● Встроенное временное реле.
● Счетчик количества резов.
● Программирование множителя.
● Датчик положения заднего упора, разрешение 0.01 мм.

Технические параметры гидравлических гильотинных ножниц
Модель (AC/MS8) QC11Y-6×3200 QC11Y-8×3200 QC11Y-10×3200 QC11Y-12×3200 QC11Y-12×4000
Толщина листа мм 6 8 10 12 12
Длина рабочего стола мм 3200 3200 3200 3200 4000
Угол реза ° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-25°
Число резов в минуту
≥ 15 ≥ 15 ≥ 15 ≥ 6 ≥ 6
Ход заднего упора мм 20-600 20-600 20-600 20-800 20-1000
Глубина зева мм 100 100 100 100 100
Мощность основного двигателя кВт 7.5 11 11 18.5 30
Масса нетто кг 6200 8000 8000 12000 21000
Габариты (Д×Ш×В) мм 3740×1680×1750 3740×1750×1750 3850×1750×1850 3850×1950×2300 4200×2380×2970
Модель (AC/MS8) QC11Y-12×6000 QC11Y-16×3200 QC11Y-16×4000 QC11Y-16×6000 QC11Y-16×8000
Толщина листа мм 12 16 16 16 12
Длина рабочего стола мм 6000 3200 4000 6000 4000
Угол реза ° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5°
Число резов в минуту ≥ 8 ≥ 12 ≥ 10 ≥ 6 ≥ 5
Ход заднего упора мм 20-1000 20-1000 20-1000 20-1000 20-1000
Глубина зева мм 100 100 100 100 100
Мощность основного двигателя кВт 18.5 18.5 18.5 22 30
Масса нетто кг 29500 13500 16300 36500 75500
Габариты (Д×Ш×В) мм 6940×2480×2750 3850×2150×2050 4650×2150×2250 6950×2550×2650 9000×3280×3270
Фотографии

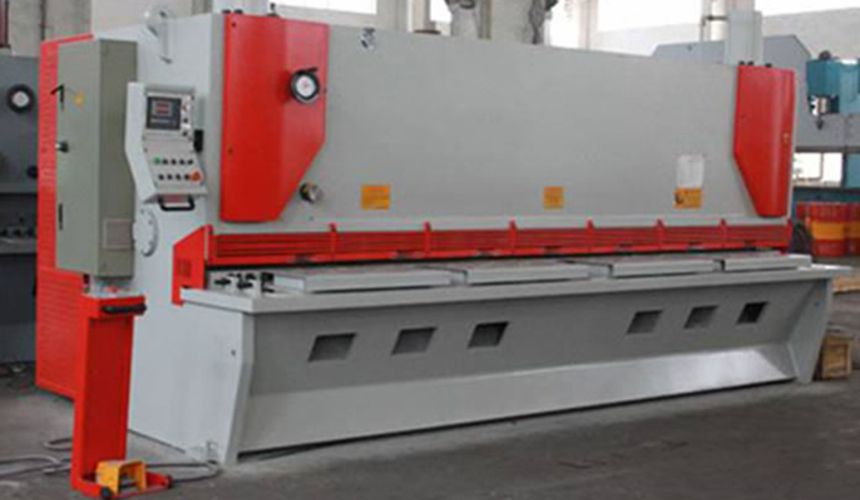

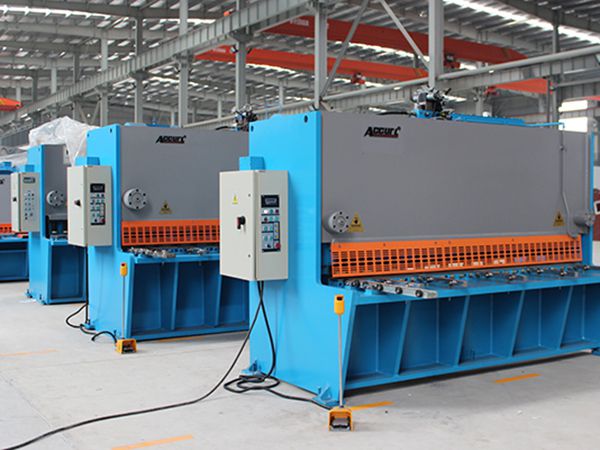

  • Гидравлические гильотинные ножницы
  • Гидравлические гильотинные ножницы
  • Гидравлические гильотинные ножницы
  • Гидравлические гильотинные ножницы
