Сервоприводный револьверный координатно-пробивной пресс с ЧПУ, модель Smart-SF-30

Сервоприводный револьверный координатно-пробивной пресс с ЧПУ, модель Smart-SF-30
Запросить расценки
Общие характеристики

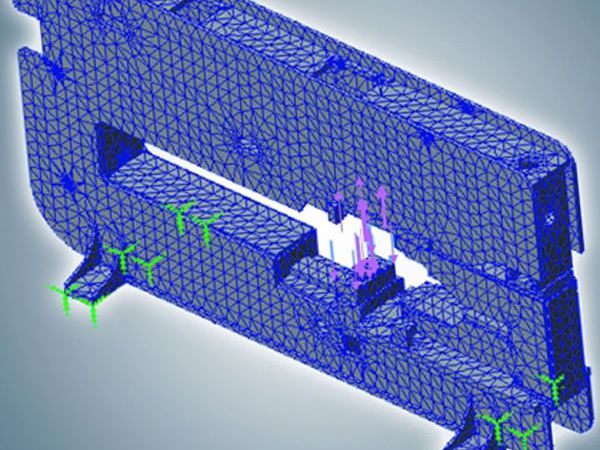

  • Координатно-пробивные прессы компании Accurl имеют закрытую жесткую стальную конструкцию повышенной прочности, что обеспечивает минимальное отклонение в процессе работы.
  • Операционная взаимодействует с ЧПУ и гидравликой.
  • Пробивной пресс компании Accurl имеет контроль 4 осей (Оси X, Y для вращения листового материала, Ось T для вращения револьверной головки, ось C для вращения автоматически индексируемых станций для индексируемых инструментов).

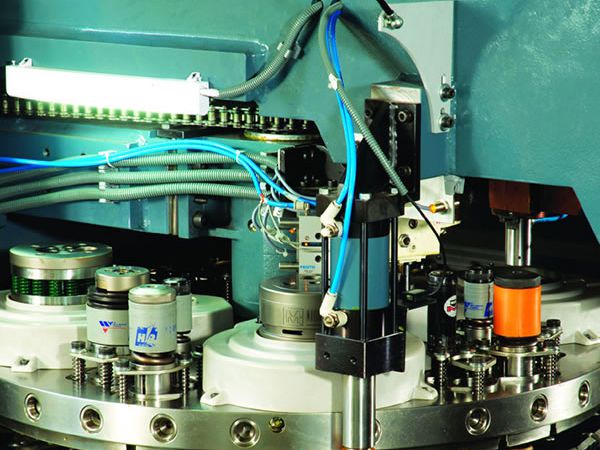

  • Револьверная головка на 32 станции, позволяет осуществлять самые сложные задачи, в том числе одновременно создавать отверстия разного диаметра в одной детале.
  • С помощью ЧПУ контроллера авто-индексные станции могут пробивать отверстия под заданным углом в деталях с многоугольной формой.
  • Подвижные инструменты и инструменты создания формы высокой точности могут быть размещены на револьверной головке. Такая головка для создания отверстий получила название TP Turret.
  • Комплексные решения с низкими затратами.

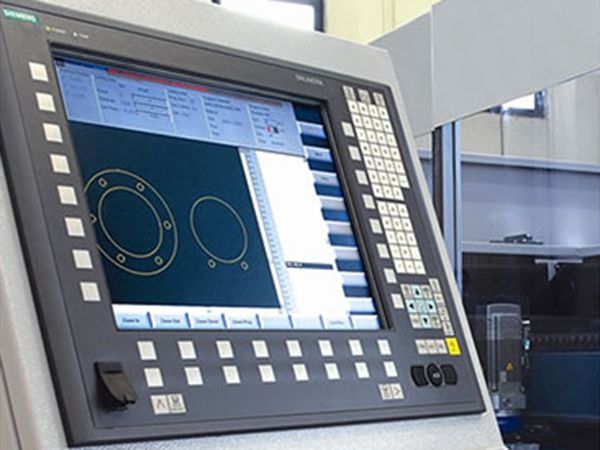

Интерфейс управления станком

Программное обеспечение Metalix CNCCAD CAD/CAM предлагает интегрированную систему, которая охватывает полный цикл операций под контролем ЧПУ.

Новый механизм поршневого привода

Поршневой привод TP-MAX125 имеет детали из углепластика в коленно-рычажном механизме, который напрямую присоединен к серводвигателю. Детали из углепластика значительно облегчают конструкцию и отличаются высокой износостойкостью. Новый механизм привода и замена метода возвратно-поступательного движение поршня уменьшает вибрацию на 65%.
Кроме того, уменьшение нагрева двигателя позволяет экономить энергию уходящую на охлаждение и разгон двигателя после торможения.

Стандартное оборудование станка
  • 4х-осевая система ЧПУ.
  • ЧПУ ANUC PC управляющая серводвигателем и приводами.
  • Система гидравлики от компаний Rexroth и HL.
  • 32 револьверных станций (10 A-станций, 16 B-станций, 2 C-станций, 4 D-станций (2 из них автоматически индексируемые).
  • Перемещаемые зажимы.
  • Автоматическое наведение.
  • Программа автоматизированного проектирования и программирования CAD/CAM.
  • Автоматический зажим.
Дополнительное оборудование
  • Переходники для инструментов.
  • Дополнительная индексированная D-станция.
  • Тонкая и толстая револьверные головки.
Технические характеристики сервоприводного револьверного координатно-пробивного пресса с ЧПУ
Наименование / Модель
SPH-MAX1250
SPH-MAX1250X
Номинальная сила кН 200 300
Максимальная толщина листа мм 6.35 6.35
Максимальный размер инструмента мм Φ88.9 Φ88.9
Максимальный размер листа (Разовое изменение положения) мм 1250×5000 1250×5000
Точность ударов мм ± 0.1 ± 0.1
Приводная система Тип привода Сервопривод V.R. Сервопривод V.R.
AC Мощность двигателя кВт 16 16
Максимальный вес листа кг. 150 150
Максимальная частота маркировки удар/мин 1800 1800
Максимальная частота ударов (10 мм ход) 1 мм шаг удар/мин 1000 1000
25 мм шаг 500 500
Максимальная скорость подачи материала м/мин 110 110
Количество вращающихся станций 40(4)/50(2IT/2MT) 32 (2)
Вращающиеся станции Тип сменных инструментов C/D/MT6A/E -
Количество вторично индексированных суб-инструментов 12 -
Количество контрольных осей шт. 6+1(X/Y1/Y2/T/C/C1/A) 5(X, Y, T, C, A)
Вес станка кг. 16000 16000
Габариты мм 4965×5200×2110 4965×5200×2110
Фотографии

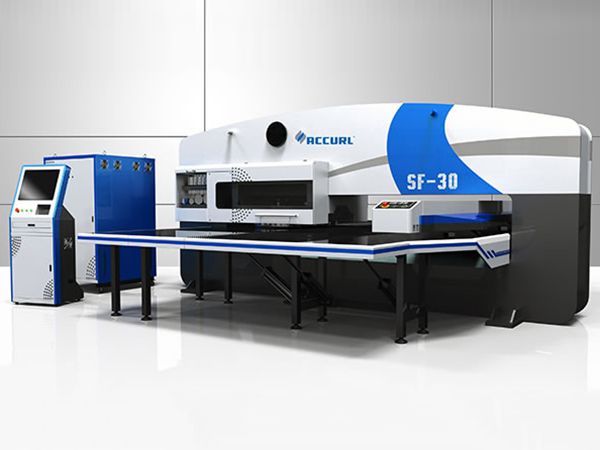

  • Сервоприводный револьверный координатно-пробивной пресс с ЧПУ, модель Smart-SF-30
  • Сервоприводный револьверный координатно-пробивной пресс с ЧПУ, модель Smart-SF-30
  • Сервоприводный револьверный координатно-пробивной пресс с ЧПУ, модель Smart-SF-30
  • Сервоприводный револьверный координатно-пробивной пресс с ЧПУ, модель Smart-SF-30
