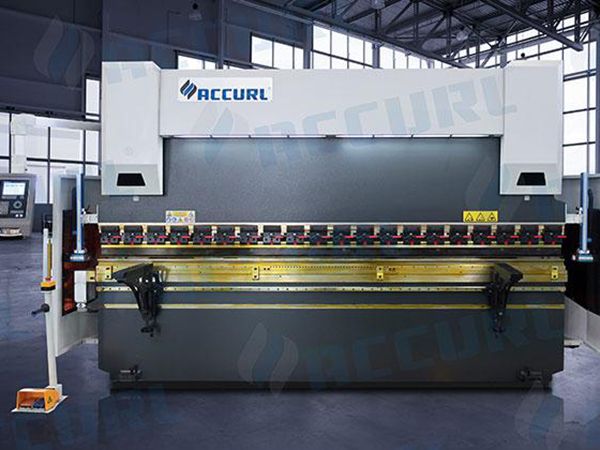

Листогибочный пресс с ЧПУ – 3 оси управления для листового металла

Листогибочный пресс с ЧПУ серии B SMART-FAB ACCURL® особенно подходит для гибки малых компонентов и имеет низкий расход на эксплуатацию. При помощи 3 синхронного оси с ЧПУ, данный станок работает как, так же большой листогибочный пресс с ЧПУ.

Сильнее, быстрее и глубже сгибание:
Листогибочный пресс с ЧПУ серии B SMART-FAB ACCURL® увеличивает производительность и предотвращает потерь времени производства.

Листогибочный пресс с ЧПУ – 3 оси управления для листового металла

Особенности:
●Хромированные цилиндры с точностью 0,001 мм и поршни специально закалены.
●Оригинальный зажим легко в использовании и имеет высокую точность.
●Передний опорный рычаг скользящий и легко для регулировки.
●Компактная гидравлическая система Bosch-Rexroth по стандарту CE.
●Два фотоэлемента устанавливается в сторонах заднего защитного ограждения.
●Быстрая затяжка инструмента.
●Оптическая линейка с чувствительностью ± 0,01 mm.
●Синхронные цилиндры обеспечивают замечательный результат гибки.
●Двухосевой сильный задний упор (X=800 mm и R), с точностью ± 0,01 mm. Движение между рельсами и шарико-винтовой передачей, длина гибки управляема контроллером с ЧПУ. Пальцы заднего упора применимы для обратной гибки.
●Многофункциональный контроллер с ЧПУ DELEM DA52S.
●Электрическая система SIEMENS или SCHNEIDER.
●Автоматическая привязка осей в процессе работы пресса.
● Боковое ограждение соответствует стандарту CE.

Стандартный листогибочный пресс:
●Передние скользящие опоры регулируются по высоте.
●Контроллер ЧПУ DELEM DA52s с PC-Profile-T программой.
●Система зажима Promecam.
● Глубина зева 410 мм.
● 3оси и 1 ось с ЧПУ:
- Y1, Y2-осевая прецизионная ориентация ползуна.
-X -осевой сервопривод для заднего упора.
-Ручная регулировка Manually adjustable R, Z1, Z2 оси.
-Моторизированная система компенсации прогиба балок с ЧПУ.
●Задний упор с двумя пальцами
●Крышка для цилиндра и верхней балки
●Поверхность верхнего и нижнего гибочного инструмента закалена специальной термообработкой.
●Задний упор, контролируемый системой ЧПУ, X=800 mm .
●Выносная педаль управления по стандарту CE. Возможность производства как одиночный, так и многократный загиб.
●Заднее защитное ограждение оборудовано двумя фотоэлементами.
●Параметры электропитания пресса уточняются заказчиком.
●Электрический пульт с системой охлаждения соответствует стандарту CE и состоит из автоматического и электрического элемента Siemens.

Спецификация
Модель (SMART FAB) B1560 B2580 B32110 B32135 B32175 B40175 B32220
Усилие загиба KN 600 800 1100 1350 1750 1750 2200
Длина загиба mm 1500 2500 3200 3200 3200 4200 3200
Расстояние между колоннами mm 1100 2060 2700 2700 2700 3700 2700
Глубина захода mm 405 405 430 430 430 430 430
Ход траверсы mm 200 200 200 200 200 200 200
Глубина зева mm 370 400 400 400 400 400 400
Толщина подштамповой плиты mm 80 80 100 100 100 100 140
Скорость опускания mm/min 200 200 180 180 160 160 160
Скорость прессования mm/min 8 8 10 10 10 10 10
Скорость возврата mm/min 180 180 150 150 150 150 140
Ход заднего упора mm 500 600 800 800 800 800 800
Габариты Д mm 1825 2825 3500 3550 3500 4500 3500
Ш mm 1650 1650 1650 1650 1650 1650 1730
В mm 2300 2350 2650 2700 2700 2750 2900

Наилучший результат загиба. Пользователь может сгибать длиннее и глубже компонентов при помощи серии Euro Pro!

Фотографии

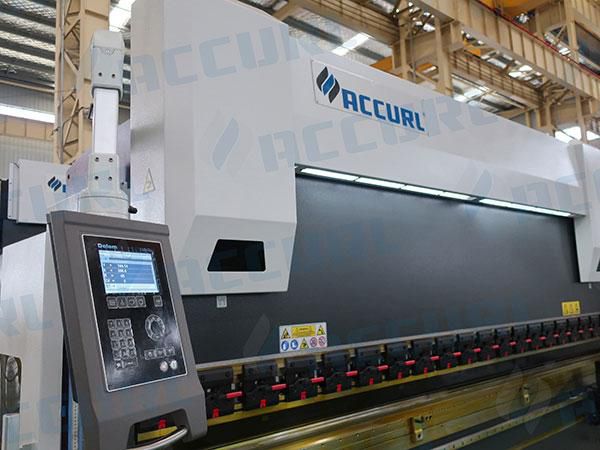

  • Система ЧПУ DELEM DA52sСистема ЧПУ DELEM DA52s
  • Сервопривод Delta для заднего упора с ЧПУСервопривод Delta для заднего упора с ЧПУ

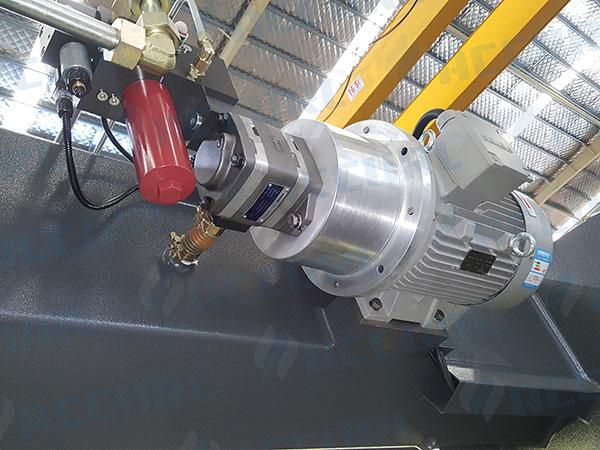

  •  Гидравлический насос VOITH из Германии Гидравлический насос VOITH из Германии
  •  Задняя световая завеса безопасности Задняя световая завеса безопасности
  • Верхний инструмент и нижний инструмент с 4V-образной матрицей Верхний инструмент и нижний инструмент с 4V-образной матрицей
