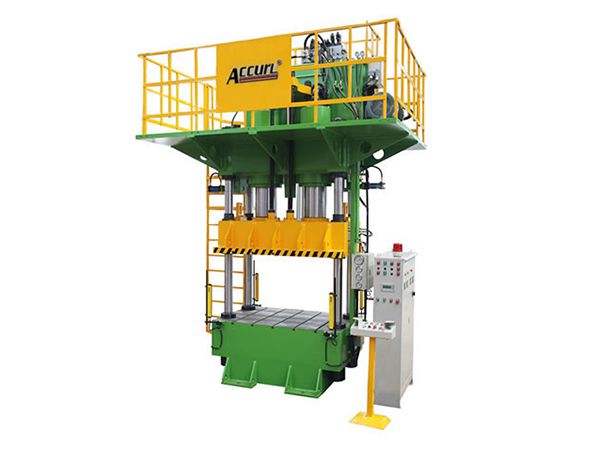

Четырехколонный гидравлический пресс двойного действия

Четырехколонный гидравлический пресс двойного действия

Четырехколонный гидравлический пресс двойного действия предназначен для осуществления глубокой вытяжки изделий сложных форм. Двойной прессовый механизм позволяет производить металлические холоднотянутые изделия с максимальной точностью и скоростью.

Запросить расценки
Основные характеристики
  • Четырехколонный гидравлический пресс использует двухсторонние обратные клапаны для предельно точного контроля гидравлического потока..
  • Электрическая система гидропресса двойного действия контролируется устройством ПЛК, повышая удобство оборудования в эксплуатации.
  • Пресс отличается высокой скоростью работы, позволяя повысить эффективность производства.
  • Данная разновидность гидравлических прессов используется для таких функций, как штамповка, глубокая вытяжка, загиб кромок и т.д.
  • Гидравлический пресс двойного действия характеризуется отличным балансом между прилагаемым к заготовке усилием и потребляемой мощностью.
Технические характеристики гидравлических прессов
Модель
YL28- 100/150
YL28- 160/250
YL28- 200/315
YF28- 400/650
YL28- 500/820
YL28- 630/1030
Номинальное усилие кН 1500 2500 3150 6300 8200 10300
Усилие вытяжного ползуна кН 1000 1600 2000 4000 5000 6300
Усилие прижимного ползуна кН 125 × 4=500 225 × 4=900 288 × 4=1152 630 × 4=2520 800 × 4=3200 1000 × 4=4000
Сила выталкивателя кН 190 280 400 630 1000 1250
Сила возврата вытяжного ползуна кН 165 210 240 500 900 850
Сила возврата прижимного ползуна кН 29 × 4=116 41 × 4=164 66 × 4=264 134 × 4=536 150 × 4=600 240 × 4=960
Макс . гидравлическое давление M П a 25 25 25 25 25 25
Центральное отверстие прижимного ползуна мм φ 350 φ 450 φ 550 800 × 800 1400 × 800 1600 × 1000
Макс. расстояние между столом и вытяжным ползуном мм 900 1100 1250 1500 1600 1800
Макс. расстояние между столом и прижимным ползуном мм 650 800 900 1050 1100 1250
Макс . ход вытяжного ползуна мм 500 560 710 800 800 900
Макс . ход прижимного ползуна мм 500 560 710 800 800 900
Ход выталкивателя мм 200 200 250 350 350 400
Размер вытяжного ползуна Слева направо мм 800 1120 1200 1600 2200 2500
Спереди назад мм 800 1000 1200 1600 1600 1800
Размер прижимного ползуна Слева направо мм 800 1120 1200 1600 2200 2500
Спереди назад мм 800 1000 1200 1600 1600 1800
Скорость вытяжного ползуна Холостой ход мм / с 80 100 120 120 130 150
Давление мм / с 8-20 8-20 8-20 5-12 7-15 7-15
Возврат мм / с 120 140 150 85 80 105
Скорость прижимного ползуна Холостой ход мм / с 70 80 90 100 110 130
Давление мм / с 16-40 15-35 15-35 8-20 9-23 9-23
Возврат мм / с 170 170 135 90 120 95
Размер рабочего стола Слева направо мм 800 1120 1200 1600 2200 2500
Спереди назад мм 800 1000 1200 1600 1600 1800
Габариты Слева направо мм 2700 3200 3600 4100 4800 5300
Спереди назад мм 1400 1500 1700 1800 2000 2200
Над уровнем пола мм 3300 3900 4300 4800 5200 5700
Мощность двигателя кВт 5.5+5.5+3
=14 		7.5+7.5+3
=18 		15+7.5+4
=26.5 		15+15+4
=34 		22+22+7.5
=51.5 		30+30+7.5
=67.5
Масса кг 7200 12500 17500 38000 62000 85000
