Гидравлический листогибочный пресс с ЧПУ – 2 оси управления

Основные особенности:
1. Листогибочный пресс серии B годится для формования малых компонентов и расход на эксплуатацию невысоко. С помощью торсиона и двумя осями управления ЧПУ данный пресс работает так, как же большой листогибочный пресс.
2. Гидравлический листогибочный пресс с ЧПУ – 2 оси управления имеет высокую рентабельность и легко в использовании.
3. Блок управления с ЧПУ ESTUN E21s или ELGO P40 Германии
4. 2 оси управления с ЧПУ:
• Ползун проводится в ориентацию Y-осевым прецизионным инвертором.
•X-осевым прецизионным инвертором проводится в движение задний упор.
•Ручная регулировка R, Z1, Z2-оси
•Ручная система против отклонения (доступная)
5. Защитное ограждение и аппарат электрической централизации используются для обеспечения безопасности в эксплуатации.

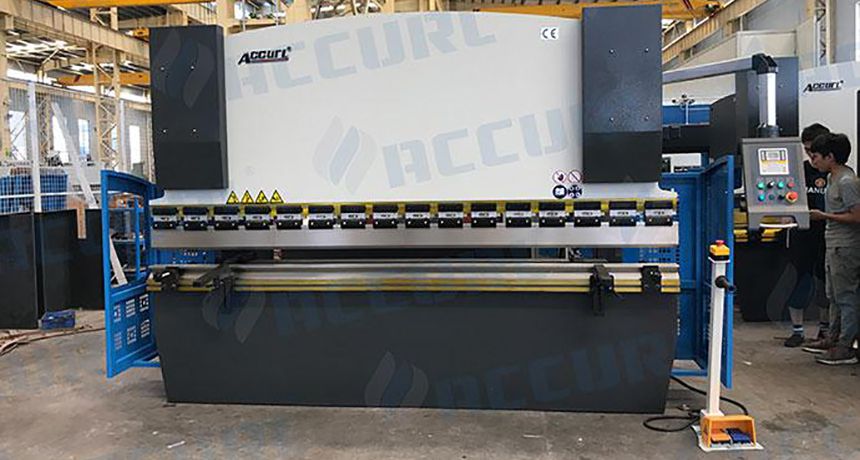

Гидравлический листогибочный пресс с ЧПУ – 2 оси управления

Стандартный листогибочный пресс:
●Вспомогательный верхний зажим для предотвращения заклинивания
●Опора для удержания рычага
●Приводная регулировка осей
●Задний упор
●Световое предохранительное устройство

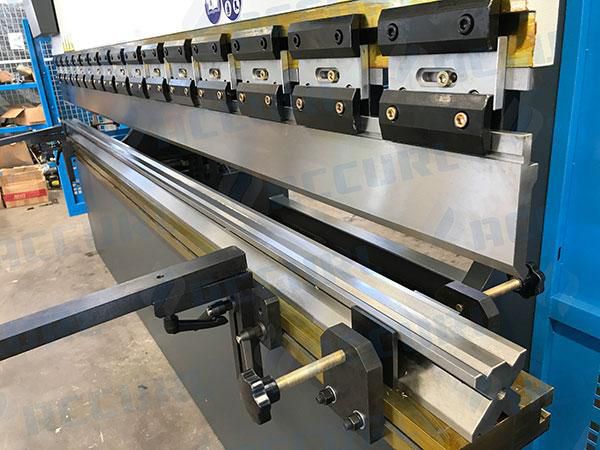

●Верхний и нижний гибочный инструмент
●Система ЧПУ ESTUN E21s или ELGO P40 Германии
●Гидравлическая система Bosch-Rexroth Германии

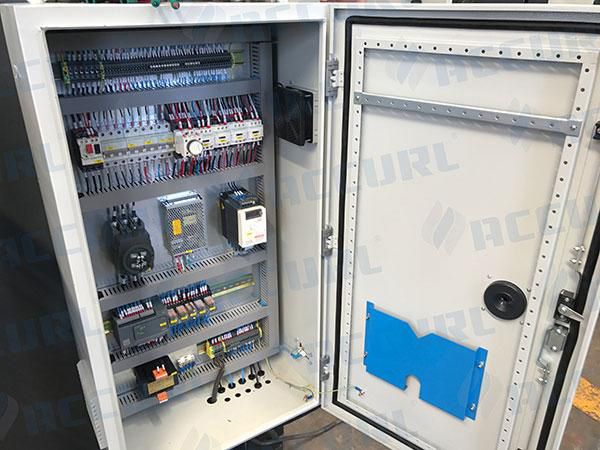

●Электрические компоненты от Telemecanique или Schneider
● Предохранитель гидравлической и электрической системы от перегрузок
● Прямоугольный рычаг и передние опорные рычага

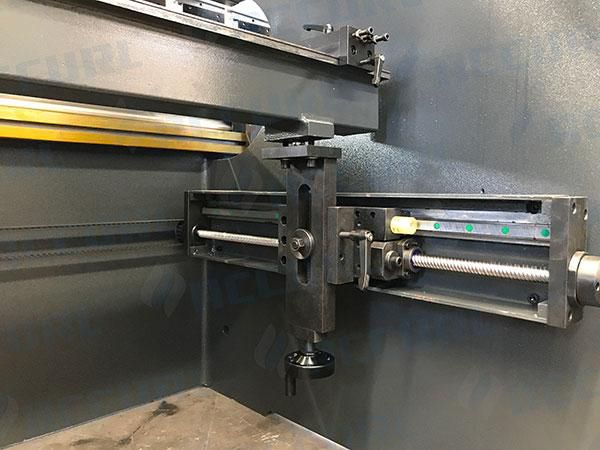

● Преобразователь частоты Delta с шарико-винтовой парой и полированным штоком (точность полировки – 0.05мм)

Спецификация:
Модель(AC/MB7) 40T/1600 50T/2500 63T/2500 80T/2500 80T/3200 80T/4000 100T/2500 100T/3200
Усилие изгиба кН 400 500 630 800 800 800 1000 1000
Длина изгиба мм 1600 2500 2500 2500 3200 4000 2500 3200
Расстояние между колоннами mm 1250 2000 1900 1900 2600 3350 1850 2550
Глубина захода mm 230 230 250 320 320 320 320 320
Ход траверсы mm 100 100 100 100 100 100 120 120
Регулировка хода mm 80 80 80 80 80 80 100 100
Макс. высота зажима mm 320 320 320 360 360 360 390 390
Количество ходов в минуту min-1 ≥ 11 ≥ 11 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10
Мощность главного двигателя kW 5.5 5.5 5.5 7.5 7.5 7.5 7.5 7.5
Вес нетто kg 3000 3600 4150 4800 5580 6120 5850 6500
Размер (Д*Ш*В) mm 2100×1250
×2050
3150×1350
×2240
2850×1890
×2150
3180×1750
×2350
3820×1700
×2350
4350×1700
×2400
2850×1750
×2360
3790×1700
×2350
Модель(AC/MB7) 100T/4000 125T/2500 125T/3200 160T/2500 160T/3200 160T/4000 160/6000
Усилие изгиба KN 1000 1250 1250 1600 1600 1600 1600
Длина изгиба mm 4000 2500 3200 2500 3200 4000 6000
Расстояние между колоннами mm 3350 1850 2550 1950 2540 3140 4800
Глубина захода mm 320 320 320 330 330 330 330
Ход траверсы mm 120 130 130 200 200 200 200
Регулировка хода mm 100 130 130 200 200 200 150
Макс. высота зажима mm 390 390 390 465 465 465 465
Количество ходов в минуту min-1 ≥ 10 ≥ 10 ≥ 10 ≥ 6 ≥ 6 ≥ 6 ≥ 6
Мощность главного двигателя kW 7.5 11 11 11 11 11 11
Вес нетто kg 7800 6100 7300 8900 9720 11160 18600
Размер (Д*Ш*В) mm 4590×1745
×2450
3190×1945
×2420
3790×1935
×2420
3300×2225
×2560
4100×2250
×2560
4800×2250
×2560
6400×2250
×2960
Модель(AC/MB7) 200T/3200 200T/4000 200T/6000 250T/3200 250T/4200 250T/5000 250T/6000
Усилие изгиба KN 2000 2000 2000 2500 2500 2500 2500
Длина изгиба mm 3200 4000 6000 3200 4200 5000 6000
Расстояние между колоннами mm 2550 3260 4800 2540 3140 4000 5000
Глубина захода mm 350 350 350 400 400 400 400
Ход траверсы mm 230 200 200 250 250 250 250
Регулировка хода mm 160 160 160 180 180 180 180
Макс. высота зажима mm 515 515 515 535 535 535 500
Количество ходов в минуту min-1 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3
Мощность главного двигателя kW 11 11 11 18.5 18.5 18.5 18.5
Вес нетто kg 12500 14300 21300 13900 15320 17100 18600
Размер (Д*Ш*В) mm 3750×2180
×2950
4450×2180
×3000
6420×2180
×2900
3840×2250
×2920
4840×2250
×2920
5640×2250
×2980
6420×2250
×2980
Модель(AC/MB7) 300T/4000 300T/5000 300T/6000 400T/4000 400T/6000 500T/4000 500T/6000
Усилие изгиба KN 3000 3000 3000 4000 4000 5000 5000
Длина изгиба mm 4000 5000 6000 4000 6000 4000 6000
Расстояние между колоннами mm 2900 3900 4900 3140 5000 3050 4760
Глубина захода mm 400 400 400 400 400 400 400
Ход траверсы mm 250 250 250 320 320 320 320
Регулировка хода mm 180 180 180 220 220 220 220
Макс. высота зажима mm 535 535 535 600 600 630 630
Количество ходов в минуту min-1 ≥ 3 ≥ 3 ≥ 3 ≥ 2.5 ≥ 2.5 ≥ 2.5 ≥ 2.5
Мощность главного двигателя kW 22 22 22 37 37 37 37
Вес нетто kg 24400 27100 29100 30100 41100 42000 47600
Размер (Д*Ш*В) mm 4400×2250
×3115
5400×2250
×3115
6400×2250
×3520
4800×2625
×3700
6800×2650
×3900
4200×4500
×4760
6200×4500
×4760
Фотографии
  • Гидравлический листогибочный пресс с ЧПУ – 2 оси управления
  • Гидравлический листогибочный пресс с ЧПУ – 2 оси управления
  • Гидравлический листогибочный пресс с ЧПУ – 2 оси управления
  • Гидравлический листогибочный пресс с ЧПУ – 2 оси управления
  • Гидравлический листогибочный пресс с ЧПУ – 2 оси управления
