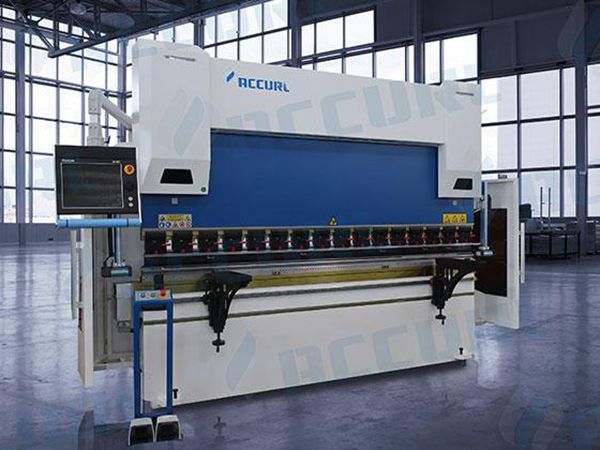

Листогибочный пресс с ЧПУ – 6 осей управления

Листогибочный пресс с ЧПУ серии EURO-PRO ACCURL® оснащена автоматической системой против отклонения для улучшения качества гибки, задний упор с сервоприводом для повышения скорости гибки, а также 3D-графическим блоком управления для моделирования траектории гибки и точки встречи.

6-Axis CNC Press Brake

• Имеет такие преимущества, как высокую эффективность, рентабельность и легкость в использовании.
• Превосходная ценность.
• Блок управления ЧПУ и программа легко в использовании.
• Высокоточная гибка
• Все листогибочный пресс с ЧПУ применяет твердый каркас.
• Широкое расстояние между плитами пресса обеспечивает оптимальную длину пресса в использовании.
• Низкий расход на производство manufacturing
• 6 осей X, R, Z1, Z2, Y1, Y2

Стандартный листогибочный пресс:
●Надежная цельная рама, выполненная из высокопрочной стали ST44 A1.
●6 осей (Y1, Y2, X, R, Z1, Z2)
●Глубина зева 410 mm.
●Задний упор с сервоприводом переменного тока и осями X, R, Z1, Z2.
● Сервогидравлическая система HOERBIGER
●Моторизованная система компенсации прогиба с ЧПУ.
●Закаленный верхний инструмент и нижний инструмент с 4V-образной матрицей(835 mm).
●Система быстрой замены Easy to clamp tool holding system with upper and lower tools.
●Эргономичная навесная панель управления.
●Заднее световое защитное ограждение (категория-4)
●Передняя покрышка с безопасным выключателем.
● Оси Y1+Y2 регулирования оснащены высокоточными линейными кодовыми датчиками (погрешность 0.01мм)
● Выносная педаль управления по стандарту CE.
●Скользящий передний опорный рычаг с T-образным пазом и линейкой в миллиметрах или дюймах.
●Стандартный графический контроллер с цветным сенсорным экраном DelemDA66T или Cybelec Mod Eva 12 S.
●Электрический пульт с системой охлаждения соответствует стандарту CE. Электронные компоненты от Simens.

Система ЧПУ Delem DA66T:
●2D-графический сенсорный экран для программирования гибки.
●Трехмерное отображение в моделировании и производстве.
●Цветной экран высокого разрешения 17” TFT.
●Совместимость с ОС Windows.
●Совместимость с Delem Modusys. (масштабируемость и совместимость)
●Порт USB, периферийный интерфейс.
●Архитектура открытой системы.
●В контроллер имеется особенное приложение, которое поддерживает многозадачные среды.
●Сенсорный интерфейс гибки и компенсации.

Спецификация
Модель (EURO PRO) B1560 B2580 B32110 B32135 B32175 B40175 B32220
Усилие загиба KN 600 800 1100 1350 1750 1750 2200
Длина загиба mm 1500 2500 3200 3200 3200 4200 3200
Расстояние между колоннами mm 1100 2060 2700 2700 2700 3700 2700
Глубина захода mm 405 405 430 430 430 430 430
Ход траверсы mm 200 200 200 200 200 200 200
Глубина зева mm 370 400 400 400 400 400 400
Толщина подштамповой плиты mm 80 80 100 100 100 100 140
Скорость опускания mm/min 200 200 180 180 160 160 160
Скорость прессования mm/min 8 8 10 10 10 10 10
Скорость возврата mm/min 180 180 150 150 150 150 140
Ход заднего упора mm 500 600 800 800 800 800 800
Габариты L mm 1825 2825 3500 3550 3500 4500 3500
W mm 1650 1650 1650 1650 1650 1650 1730
H mm 2300 2350 2650 2700 2700 2750 2900
Вес kg 4600 5600 8000 9500 10000 12000 13200

Наилучший результат загиба. Пользователь может сгибать длиннее и глубже компонентов при помощи серии B по стандарту Европы!

Фотографии

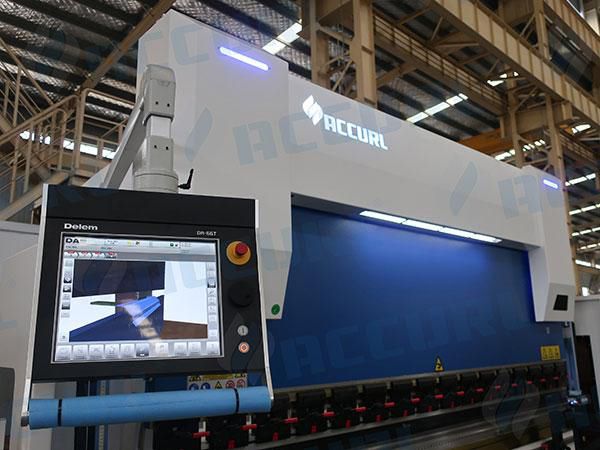

  • 3D-графическая система ЧПУ DELEM DA66T3D-графическая система ЧПУ DELEM DA66T

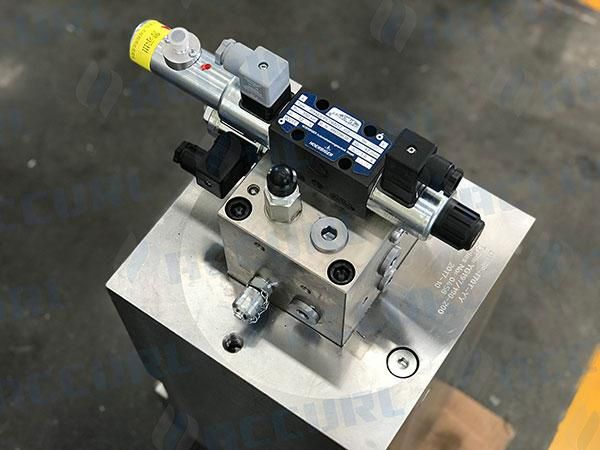

  • Гидравлическая система HOERBIGERГидравлическая система HOERBIGER

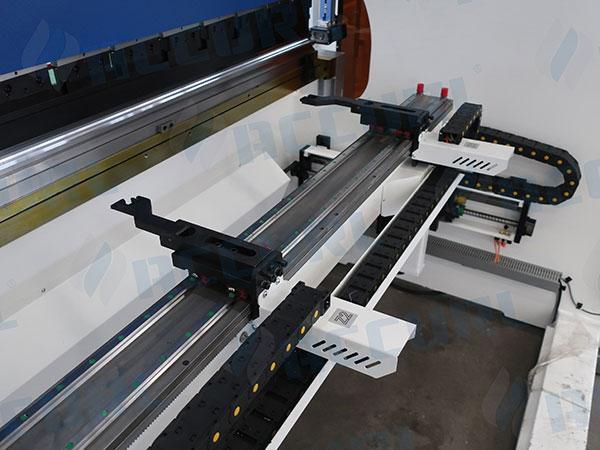

  •  Листогибочный пресс BGA-4 для X, E, Z1 и Z2-оси Листогибочный пресс BGA-4 для X, E, Z1 и Z2-оси
  •  Верхний инструмент и нижний инструмент с 4V-образной матрицей Верхний инструмент и нижний инструмент с 4V-образной матрицей
