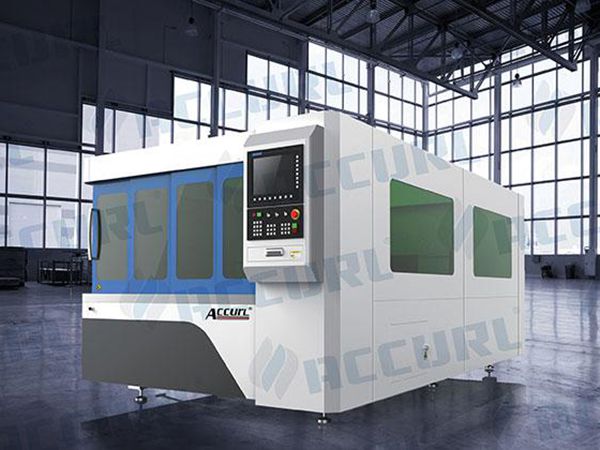

Станок лазерной резки листового металла (волоконный лазер 700Вт)

Станок лазерной резки листового металла (волоконный лазер 700Вт)

Станок лазерной резки листового металла ACCURL применяет новейший волоконный лазер, относящий к серию Genius KJG с помощью технологической инновации. Благодаря превосходной надежности и высоким качеством, наш станок лазерной резки были популярным в рынке.

Запросить расценки
Особенности
  • Блок управления ЧПУ с помощью системы Windows CAD/CAM Cypcut.
  • Легкая эксплуатация.
  • Быстрая и простая установка.
  • Низкая инвестиция и расход на эксплуатацию.
  • Самое экономичное решение по всем требованиям.
  • Гибкая траектория луча.
  • Высокая выходная мощность.
  • Высокое оптическое свойство.
  • Скорость резки увеличивает до 300%.
  • Высокая степень преобразования электрической энергии в оптическую. (>%30)
  • Возможность резки меди и латуни.
  • Передовая режущая головка Raytools (с поперечным дутьем).
  • Высокоэффективный и высокоточный механизм реечной передачи
  • Система управления пропорциональным клапаном может использоваться при различных газовых давлениях.
Дополнительные оборудования
  • Стол-челнок и чистое помещение
  • Размер стола 1500x4000mm
  • Размер стола 2000x4000mm
  • Система резки трубы (φ220mm / 3000mm)
  • Режущая головка PRECITEC- ручная (500w-1500w)
  • Волоконный лазер USA.IPG / nLIGHT / China.Raycus (500Вт-2000Вт)
Применение волоконного лазерного станка

Данный станок используется для резки нержавеющей стали, углеродистой стали, малоуглеродистой стали, легированной стали, оцинкованной стали, кремнистой стали, пружинной стали, листового титана, оцинкованного листа, железного листа, листа из нержавеющей стали, алюминия, меди, латуни и других металлических листов, плит и труб.

Техническая спецификация
Мощность лазера Волоконный лазер 700 Вт
Источник лазера Резонатор волоконного лазера IPG из Америки и России
Размер обработанной поверхности (Д × Ш) 3000mm x 1500mm
Управление с ЧПУ Шанхайский FISCUT CypCut
Режущая головка Raytools Швейцарии
Источник питания AC380V±5% 50/60Hz (3 фазы)
Общая мощность 12KW
Точность ориентации X, Y и Z оси +0.03mm
Точность ориентации повторения X, Y и Z оси +0.02mm
Макс. скорость ориентации X и Y оси 72m/min
Ускорение 1g
Макс. грузоподъемность рабочего стола 800kg
Режим картографической программы Доступны форматы AI, DWG, PLT, DXF
Вес станка 5T
***Примечание: Так как продукции непрерывно обновляют, пожалуйста, свяжитесь с нами за последние спецификации. ***
Основные детали
Наименование Марка
Резонатор волоконного лазера IPG (Америка/Россия)/700Вт
Сервомотор и привод DELTA (Тайвань)
Шариковый винт HIWIN (Тайвань)
Направляющая подкладка HIWIN (Тайвань)
Зубчатая рейка YYC (Тайвань)
Лазерная головка RAYTOOLS (Швейцария)
Охладитель HAN LI (Китай)
Контроллер FISCUT (Китай)
Пропорциональный газовый клапан SMC (Япония)
Редуктор APEX (Тайвань)
Предел толщины резки
Материал Предел толщины
Углеродистая сталь 8mm
Нержавеющая сталь 5mm
Алюминий 3mm
Латунь 3mm
Медь 2mm
Фотографии
  • Станок лазерной резки листового металла (волоконный лазер 700Вт)

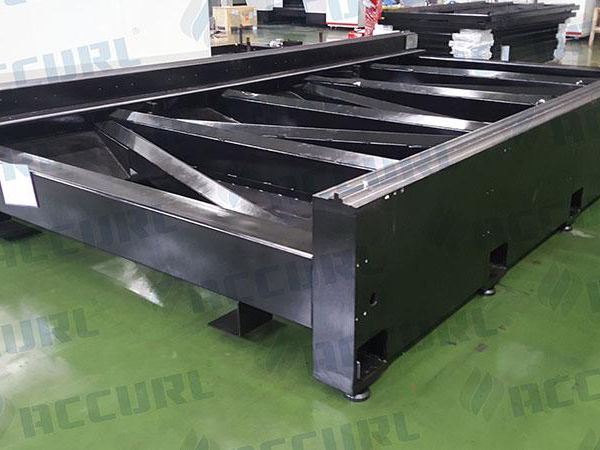

    Корпус через термическую обработку
  • Станок лазерной резки листового металла (волоконный лазер 700Вт)

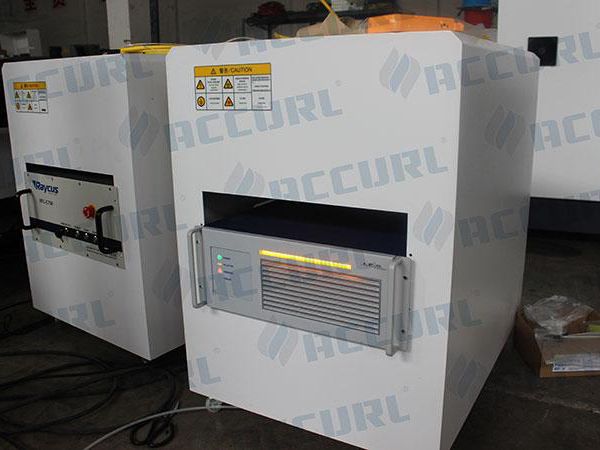

    Волоконный лазер IPG 700Вт
  • Станок лазерной резки листового металла (волоконный лазер 700Вт)

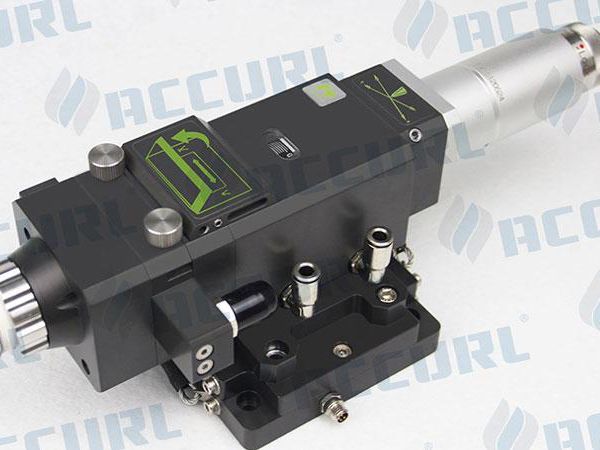

    Лазерная режущая головка
  • Станок лазерной резки листового металла (волоконный лазер 700Вт)
    Линейная направляющая и зубчатая рейка
  • Станок лазерной резки листового металла (волоконный лазер 700Вт)

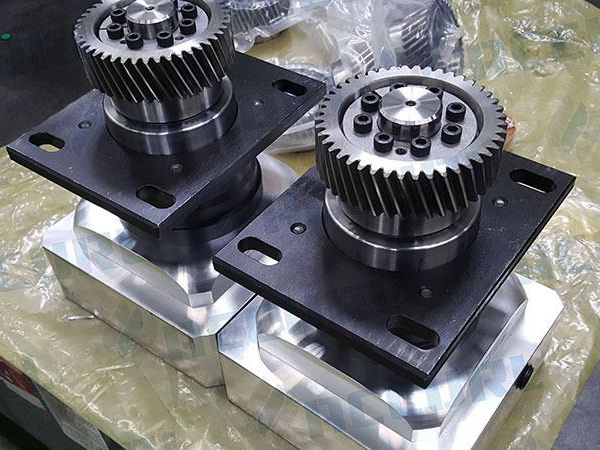

    Редуктор Shimpo из Японии
