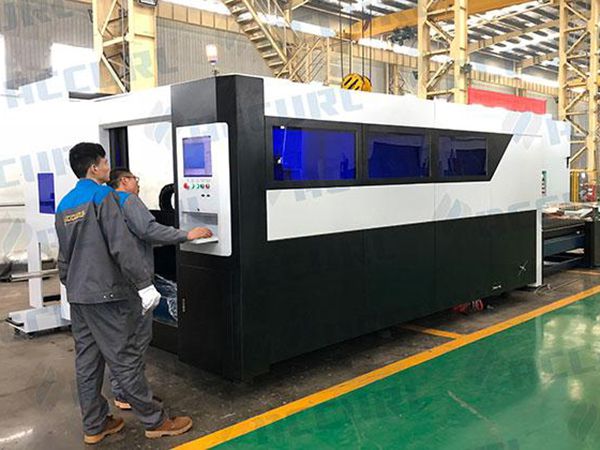

Станок лазерной резки алюминия с ЧПУ (волоконный лазер IPG 1000Вт)

Волоконный лазерный станок 1000Вт ACCURL отличается быстрой скоростью резки и высокой эффективностью использования энергии, особенно по сравнению с CO2-лазером. Благодаря простой конструкции станка лазерной резки обслуживание не требуется.

Станок лазерной резки алюминия с ЧПУ (волоконный лазер IPG 1000Вт)

Особенности:
•Блок управления ЧПУ FISCUT CypCut
• Легкая эксплуатация.
• Быстрая и простая установка.
• Низкая инвестиция и расход на эксплуатацию.
• Самое экономичное решение по всем требованиям.
• Гибкая траектория луча.
• Высокая выходная мощность.
• Высокое оптическое свойство.
• Скорость резки увеличивает до 300%.
• Высокая степень преобразования электрической энергии в оптическую. (>%30)
• Возможность резки меди и латуни.
• Передовая режущая головка Raytools (с поперечным дутьем).
• Высокоэффективный и высокоточный механизм реечной передачи
• Система управления пропорциональным клапаном может использоваться при различных газовых давлениях.

Стандартный станок:
• Контроллер ЧПУ FISCUT CypCut
• IPG YLS-1000Вт, резонатор иттербиевого лазера
•Автоматическое устройство обмена паллета (Стол-челнок)
•Прецизионный механизм реечной передачи (сделан в Германии)
• Система CAD/CAM Radan или Lantek
• Источник света
• Охладитель
• 3 защитных линзы
• Система передачи волоконного луча (волоконный кабель)
• Работа при газе N2 и O2 (резка)
• Система выравнивания исходного положения
• Дополнительное устройство для выделения газа
• Автоматическая тревога отражения
• Рабочее освещение
• 5 насадок (1.0mm, 1.2mm,1.5mm, 2.0mm , 2.5mm , 3.0mm)

Техническая спецификация:
Мощность лазера 1000Вт волоконный лазер IPG
Источник лазера Резонатор волоконного лазера IPG из Германии
Размер обработанной поверхности (Д × Ш) 3000mm x 1500mm
Управление с ЧПУ Шанхайский FISCUT CypCut
Режущая головка Raytools Швейцарии
Источник питания AC380V±5% 50/60Hz (3 фазы)
Общая мощность 14KW
Точность ориентации X, Y и Z оси +0.03mm
Точность ориентации повторения X, Y и Z оси +0.02mm
Макс. скорость ориентации X и Y оси 72m/min
Ускорение 2.1G
Макс. грузоподъемность рабочего стола 1000kg
Режим картографической программы Доступны форматы AI, DWG, PLT, DXF
Вес станка 5T
*** Примечание: Так как продукции непрерывно обновляют, пожалуйста, свяжитесь с нами за последние спецификации. ***
Предел толщины резки:
Материал Предел толщины резки
Углеродистая сталь 12mm
Нержавеющая сталь 6mm
Алюминий 4mm
Латунь 3mm
Медь 3mm
Основные детали:
Наименование Марка
Резонатор волоконного лазера IPG (Гремания)/1000W
Сервомотор и привод DELTA (Тайвань)
Шариковый винт HIWIN (Тайвань)
Направляющая подкладка HIWIN (Тайвань)
Зубчатая рейка YYC (Тайвань)
Лазерная головка RAYTOOLS (Швейцария)
Охладитель TONG FEI (Китай)
Контроллер FISCUT (Китай)
Пропорциональный газовый клапан SMC (Япония)
Редуктор APEX (Тайвань)
Фотографии
  • Режущая головка PRECITEC из Германии Режущая головка PRECITEC из Германии

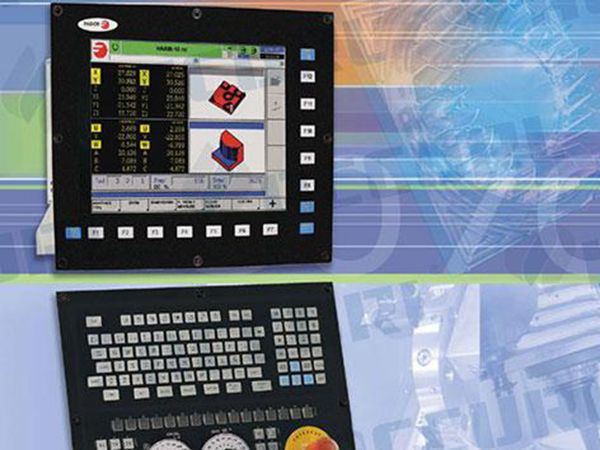

  • Система ЧПУ FAGOR 8060 из ИспанииСистема ЧПУ FAGOR 8060 из Испании

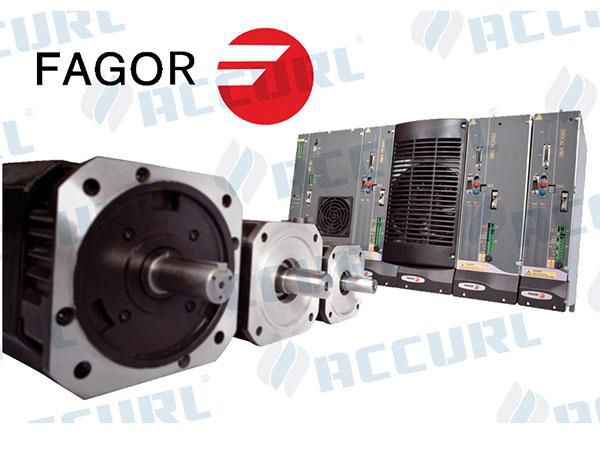

  • Сервомотор и привод FAGOR из ИспанииСервомотор и привод FAGOR из Испании
  • Высокоточный механизм реечной передачи STOBER (сделан в Германии) Высокоточный механизм реечной передачи STOBER (сделан в Германии)
  • Линейная направляющая и зубчатая рейка Линейная направляющая и зубчатая рейка
  • Рама сделана термической обработкой Рама сделана термической обработкой

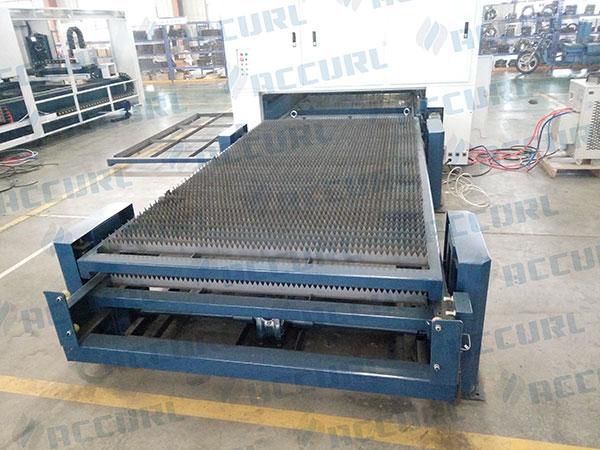

  • Автоматическое устройство обмена паллета (Стол-челнок) Автоматическое устройство обмена паллета (Стол-челнок)
