Гидравлический револьверный координатно-пробивной пресс с ЧПУ 30 тонн

Гидравлический револьверный координатно-пробивной пресс с ЧПУ 30 тонн
Высокая эффективность

Компания Accurl представляет известную серию MAX и серию T координатно-пробивных прессов в классическом стиле. В этих сериях имеется широкий ассортимент станков как по производительности, так и по цене.

Запросить расценки
Гибкость мультиинстремента

Серия MAX-SF ACCURL® является координатно-пробивным прессом с ЧПУ нового поколения, которым оснащен револьверной головкой с мультиинстрементом и передовой гидравлической сервосистемой. Данный станок осуществляет быстрое, гибкое и надежное пробивание, соответствующее требованиям клиентов.

32 станции и 2 станции автоматической индексации
  • Револьверная головка ACCURL представляет целый ряд инструментов, включая 2 станции автоматической индексации.
  • Механические детали в гидравлическом цилиндре H+L изготовлены по высокоточному стандарту. Электронный элемент HS3 управляет скоростью и ходом гидравлической револьверной головки 30 тонн.
  • T-серия оборудована держателем инструмента, составляющий из 32 станций, в них включает 2 станции автоматической индексации "D". Дополнительные 2 станции автоматической индексации доступны.
Технология автоматической индексации мультиинструмента
  • Синхронный серводвигатель используется для управления автоматической индексацией.
  • 2 станции автоматической индексации D для мультиинструмента, 3 B или 8 A.
  • Каждый инструмент, относящий мультиинстремент 3B и 8A, имеет возможность индексацию.
  • В 24 различных станциях имеется 4 станции автоматической индексации. Вследствие этого, станок можно использовать инструменты от 24 до 52.
  • Возможность маркировки, нарезания и формования инструмента.
Управление Siemens

MAX T-серия оснащена контроллером Siemens 802D SL, сочетая все компоненты CNC (NC, PLC, HMI) с системой управления привода в едином агрегате.

Стандартное оборудование
  • Высокоточный шифратор с ЧПУ Siemens, динамический бесщеточный серводвигатель серии alfa
  • 3 автоматического перемещаемого зажима и выключатель погрузки.
  • Система управления с ЧПУ Siemens 802DSL
  • Система смазки инструмента (Airblow).
  • Независимая панель управления.
  • Управление при помощи педали.
  • Система безопасности для инструмента
  • 1 программа (Lantek или RADAN).
  • 24 или 42 станций револьверной головки
  • Цифровой индикатор температуры масла
  • Программа для колеса и формообразующего инструмента.
  • Фазовый переключатель
  • Ящик для лома.
  • Ограждение цепи вокруг станка (система безопасности)
Спецификация
Деталь Единица MAX-T 30T
Усилие перфорации Тонна 30
Расстояние движения X mm 2490±10
Расстояние движения Y mm 1250±10
Макс. размер листа mm 1250x4980
Макс. толщина листа mm 6.35
Макс. вес материала kg 110
Скорость движения X-оси м/мин 80
Скорость движения Y-оси м/мин 70
Макс. скорость движения м/мин 105
Скорость перфорации с шагом 25мм удар/мин. 250
Скорость удара (длина хода 4мм, шаг 1мм) удар/мин. 360
Тип инструмента Толстая револьверная головка
Макс. диаметр перфорации mm 88.9
Количество станции инструмента 32/ 24
Количество автоматической индексной станции Шт. (тип) 2B
Скорость вращения револьверной головки об/мин. 33
Скорость вращения автоматической индексной станции об/мин. 100
Ход ползуна mm 0-31
Рабочий стол Щётка+поддерживающий шарик
Количество зажима для листа Шт. 3
Источник питания кВА 24
Снабжение воздухом нл/мин 250
Воздушное давление Бар 6
Емкость масляного бака mm 1200 × 600 × 1900
Размер шкафа управления Ось 4
Количество контрольных осей KB 512
ЗУПД RS232 / RJ45 / PCMCIA
Серийный интерфейс mm ±0.1
Размер пресса (Д*Ш*В) mm 4687 × 5102 × 2385
Вес нетто (около) Kg 13000
  • Спецификации могут быть изменены без предварительного уведомления.
  • Коэффициент ускорения / торможения X / Y-оси зависит от веса материалов
  • Скорость перфорации зависит от состояния обработки, длины хода, ускорения и торможения оси.
Фотографии

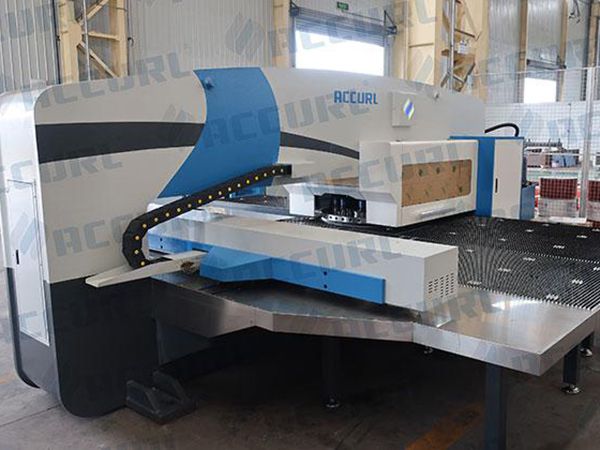

  • Гидравлический револьверный координатно-пробивной пресс с ЧПУ 30 тонн

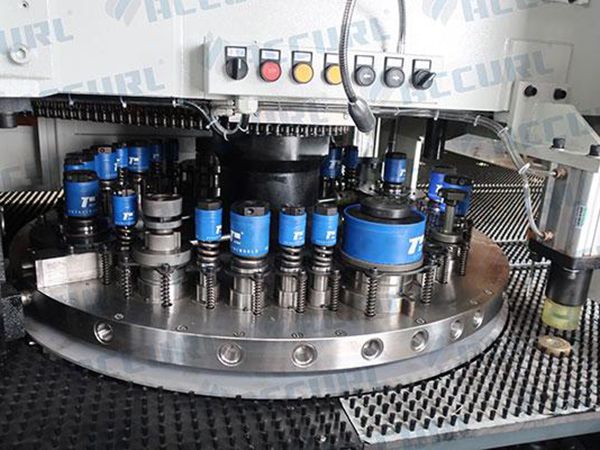

    32 станции с 2 станциями автоматической индексации для пробивного пресса с ЧПУ Accurl

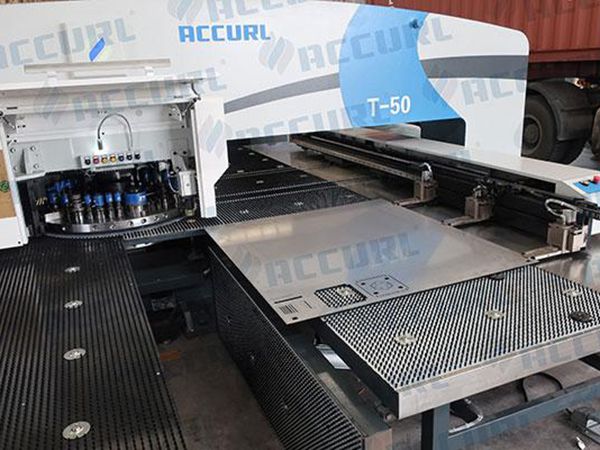

  • Гидравлический револьверный координатно-пробивной пресс с ЧПУ 30 тонн

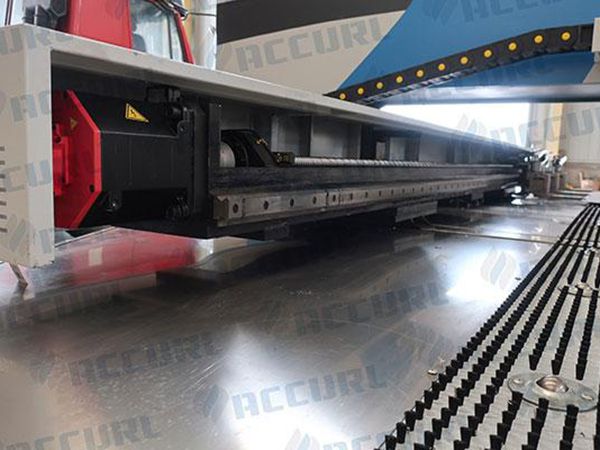

    Дыропробивный пресс с ЧПУ с сервомотором Panasonic
  • Гидравлический револьверный координатно-пробивной пресс с ЧПУ 30 тонн

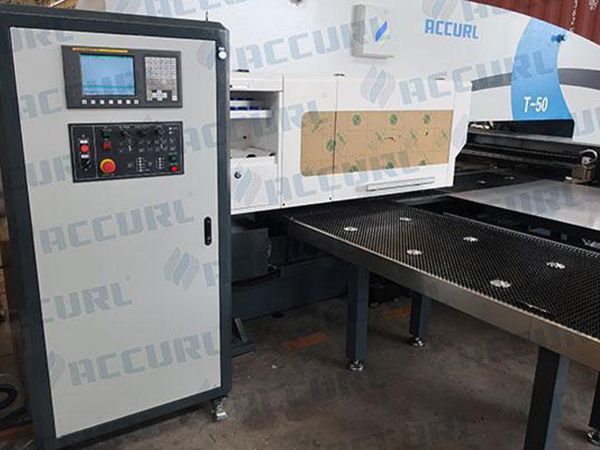

    Система управления серии Oi-PO FANUC для дыропробивного пресса с ЧПУ ACCURL
  • Гидравлический револьверный координатно-пробивной пресс с ЧПУ 30 тонн
    Зажим тяжелого типа для дыропробивного пресса с ЧПУ accurl
