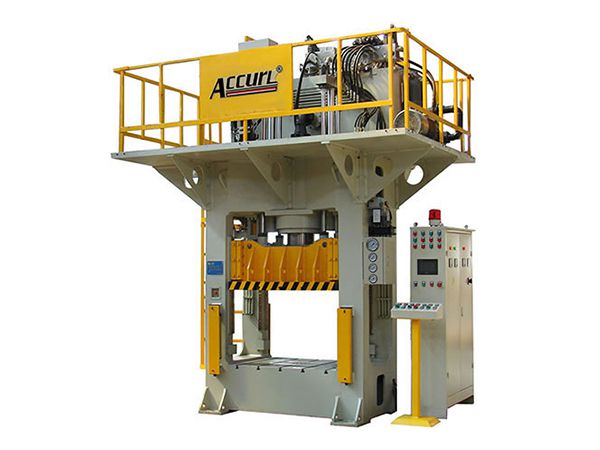

Четырехколонный гидравлический пресс для формовки SMC

Четырехколонный гидравлический пресс для формовки SMC

Четырехколонный гидравлический пресс данной серии разработан специально для производства деталей из листового ламинированного компаунда (SMC). По сравнению с прессами для формовки металла, прессы для формовки SMC характеризуются более высокой производительностью и экономической эффективностью. Листовые ламинированные компаунды обычно представляют собой рубленное стекло- или углеволокно с добавлением различных видов связующих смол. Такие материалы отличаются высочайшей прочностью и гибкостью.

Запросить расценки
Основные характеристики
  • Четырехколонный гидравлический пресс оборудован выносной консолью электрического управления, которая характеризуется высокой надежностью и простотой в обслуживании.
  • Оптимизированная конструкция (3 балки, 4 колонны). Пресс отличается превосходным соотношением производительности и стоимости.
  • Удобный графический интерфейс и неприхотливость в обслуживании.
  • Обратные клапаны, задействованные в гидравлической системе, эффективно регулируют поток и обеспечивают стабильную работу системы.
  • Гидравлический пресс имеет режим полуавтоматического и ручного управления, что повышает функциональность оборудования.
  • Установка хода и давления пресса осуществляется при помощи контрольной панели; доступна функция удержания давления и задержки хода.
  • Номинальное усилие, скорость холостого и низкоскоростного хода может быть индивидуализирована по специальному заказу клиента.
Технические характеристики гидравлических прессов
Модель
YL32-63
YL32-100
YL32-160
YL32-200
YL32-250
YL32-250A
YL32-315
Номинальное усилие кН 630 1000 1600 2000 2500 2500 3150
Сила выталкивателя кН 190 190 190 280 280 280 630
Сила возврата кН 120 165 210 240 400 400 600
Ход ползуна мм 500 500 560 710 710 710 800
Ход выталкивателя мм 200 200 200 200 200 200 300
Макс . расстояние между столом и ползуном мм 800 800 900 1120 1120 1120 1250
Скорость ползуна Холостой ход мм / с 100 120 100 120 130 160 100
Давление мм / с 8-16 7-15 4-10 5-12 4-10 4-10 5-12
Возврат мм / с 85 90 70 95 60 60 60
Скорость выталкивателя Удар мм / с 55 75 75 80 80 80 55
Возврат мм / с 105 140 140 145 145 145 145
Размеры рабочего стола Слева направо мм 580 690 800 1000 1120 1800 1260
Спереди назад мм 500 630 800 940 1000 1200 1160
Габариты Слева направо мм 2500 2500 2550 2650 2800 3600 3500
Спереди назад мм 1430 1430 1430 1350 1400 1400 1500
Над уровнем пола мм 3220 3250 3210 3800 3950 4290 4600
Мощность двигателя кВт 5.5 7.5 11 15 15 15 22
Масса кг 2800 3700 6500 9000 10300 16000 14000
Модель
YL32-315A
YL32-400
YL32-500
YL32-500A
YL32-500B
YL32-630
YL32-630A
Номинальное усилие кН 3150 4000 5000 5000 2500×2 6300 6300
Сила выталкивателя кН 630 630 1000 1000 1000 1000 1000
Сила возврата кН 600 500 900 900 400×2 850 850
Ход ползуна мм 800 800 900 900 900 900 900
Ход выталкивателя мм 300 300 350 350 350 350 350
Макс . расстояние между столом и ползуном мм 1250 1250 1500 1500 1500 1500 1500
Скорость ползуна Холостой ход мм / с 90 100 100 100 150 100 130
Давление мм / с 5-12 4-10 7-15 7-15 7-15 5-12 5-12
Возврат мм / с 60 70 80 80 90 85 85
Скорость выталкивателя Удар мм / с 55 55 75 75 75 75 75
Возврат мм / с 145 145 170 170 170 170 170
Размеры рабочего стола Слева направо мм 900 1250 1400 2200 2200 1600 2200
Спереди назад мм 900 1250 1400 1600 1600 1600 1600
Габариты Слева направо мм 3150 3500 3900 4800 4800 4510 4900
Спереди назад мм 1500 1600 2150 2250 2250 2250 2250
Над уровнем пола мм 4500 4850 5200 5700 5600 5400 5700
Мощность двигателя кВт 22 22 2×22 2×22 2×22 2×22 2×22
Масса кг 11000 16500 25500 35000 34000 33000 42000
Модель
YL32-630B
YL32-800
YL32-1000
YL32-1000A
YL32-1600
YL32-2000
YL32-2000A
Номинальное усилие кН 3500×2 8000 10000 5000×2 2×8000 2×10000 6300×2+8000
Сила выталкивателя кН 1000 1000 1600 1600 1000×2 1600×2 1600×3
Сила возврата кН 450×2 1000 1370 900×2 2×2700 2×1300 850×2+720
Ход ползуна мм 900 1000 1000 1000 1200 1300 1600
Ход выталкивателя мм 350 350 350 350 350 500 500
Макс . расстояние между столом и ползуном мм 1500 1600 1600 1600 1800 1800 2000
Скорость ползуна Холостой ход мм / с 130 120 120 110 120 110 130
Давление мм / с 5-12 5-12 5-12 5-12 4-9 4-9 4-9
Возврат мм / с 83 95 85 65 95 70 75
Скорость выталкивателяе Удар мм / с 75 95 75 75 70 60 65
Возврат мм / с 170 170 150 150 160 160 135
Размеры рабочего стола Слева направо мм 2200 2200 1500 2500 2800 3200 4600
Спереди назад мм 1600 1600 1500 1800 2000 2200 2600
Габариты Слева направо мм 4900 4800 4500 5100 5600 4500 6000
Спереди назад мм 2250 2400 2400 2400 2600 3200 3600
Над уровнем пола мм 5600 5700 5700 6000 6200 7200 8000
Мощность двигателя кВт 2×22 2×30 3×22 3×22 3×30 3×37 3×37
Масса кг 40000 53000 53000 72000 110000 160000 250000
