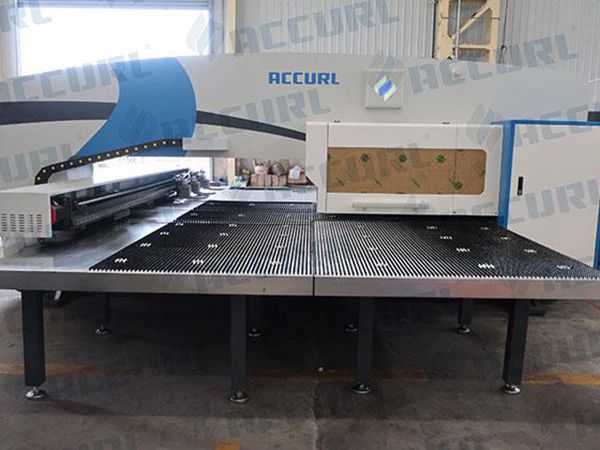

Сервоприводный револьверный координатно-пробивной пресс с ЧПУ 50 тонн
Сервоприводный револьверный координатно-пробивной пресс с ЧПУ 50 тонн
Координатно-пробивной пресс значительно увеличивает производительность вашего цеха.
Высокая эффективность
Гибкость мультиинстремента
Серия MAX-SF ACCURL® является координатно-пробивным прессом с ЧПУ нового поколения, которым оснащен револьверной головкой с мультиинстрементом и передовой гидравлической сервосистемой. Данный станок осуществляет быстрое, гибкое и надежное пробивание, соответствующее требованиям клиентов.
Запросить расценки
Передовая сервогидравлическая система
Передовая гидравлическая сервосистема, созданная Schneider Германии, имеет нагнетательный клапан , который используется для управления скорости, емкости и давления масляного потока.
Чтобы управлять расстоянием хода RAM обоих концов, гарантировать точность высоты и глубины каждого отверстия не менее 0,1мм.
Уникальная конструкция станка обеспечивает затраты на плановое техническое обслуживание.
Серводвигатель переменного тока регулируем найдено широкое применение:
I)Высокая скорость.
II)Низкий уровень шумов.
III) Формование.
Этот серводвигатель использует коробку передач с прямой высшей передачей, что позволяет пользователь регулировать ход пробивание и соответствовать любому требованию кривой давления.
Технология автоматической индексации мультиинструмента
Синхронный серводвигатель используется для управления автоматической индексацией.
2 станции автоматической индексации D для мультиинструмента, 3 B или 8 A.
Каждый инструмент, относящий мультиинстремент 3B и 8A, имеет возможность индексацию.
В 24 различных станциях имеется 4 станции автоматической индексации. Вследствие этого, станок можно использовать инструменты от 24 до 52.
Возможность маркировки, нарезания и формования инструмента. .
Конфигурация револьверной головки
Конфигурация револьверной головки
A
B
C
D
D-AI
32 станций с двумя станциями автоматического позиционирования.
16
12
2
0
2
32 станций с 3 станциями автоматического позиционирования
16
12
1
0
3
42 станций с 4 станциями автоматического позиционирования
20
16
2
0
4
52 станций с 2 станциями автоматического позиционирования
30
14
4
2
2
Данный станок ACCURL можно использовать инструмент толстой револьверной головки, специальные инструменты с программируемым штампом. Это значит, что станок ACCURL имеет широкое применение.
Стандартное оборудование
Система пробивания с прямым сервоприводом Accurl
Fanuc CNC, высокоточный шифратор, динамический бесщеточный серводвигатель серии alfa
3 автоматического перемещаемого зажима и выключатель погрузки.
Система управления ЧПУ серии Oi-PO FANUC
Алюминиевый зажим
Смазочная система для смазки инструмента. (Airblow).
Независимая панель управления.
Управление при помощи педали.
Система безопасности для инструмента
1 программа (Lantek или RADAN).
24 или 42 станций револьверной головки
Цифровой индикатор температуры масла
Программа для колеса и формообразующего инструмента.
Фазовый переключатель
Ящик для лома.
Ограждение цепи вокруг станка (система безопасности)
Спецификация
Деталь
Единица
MAX-SF-50T
Усилие перфорации
Тонна
50
Расстояние движения X
mm
2500±10
Расстояние движения Y
mm
1250±10
Макс. размер листа
mm
1250x4980
Макс. толщина листа
mm
8.35
Макс. вес материала
кг
110
Скорость движения X-оси
м/мин.
100
Скорость движения Y-оси
м/мин.
80
Макс. скорость движения
м/мин.
128
Скорость перфорации с шагом 25мм
удар/мин.
450
Nibbling Speed
удар/мин.
1200
Тип инструмента
Thick turret
Макс. диаметр перфорации
mm
88.9
Количество станции инструмента
32 / 42 / 52
Количество автоматической индексной станции
Шт. (тип)
4(2B+2C) / 3(2B+1C) / 2(1B+1C)
Скорость вращения револьверной головки
Об/мин
33
Скорость вращения автоматической индексной станции
Об/мин
100
Ход ползуна
mm
0~31
Рабочий стол
Щётка
Количество зажима для листа
Шт.
3
Снабжение воздуха
НЛ/мин
250
Воздушное давление
Бар
6
Емкость масляного бака
Л
275
Размер пресса (L x W x H)
мм
5940x5220x2420
Вес нетто (около)
Kg
15,000
Размер шкафа управления
мм
1350x700x2185
Контроллер ЧПУ
FANUC Oi-PD
Количество контрольных осей
Ось
4
ЗУПД
KB
512
Серийный интерфейс
RS232/RJ45/PCMCIA
Точность перфорации
мм
±0.1
Спецификации могут быть изменены без предварительного уведомления.
Коэффициент ускорения / торможения X / Y-оси зависит от веса материалов
Скорость перфорации зависит от состояния обработки, длины хода, ускорения и торможения оси.
Фотографии

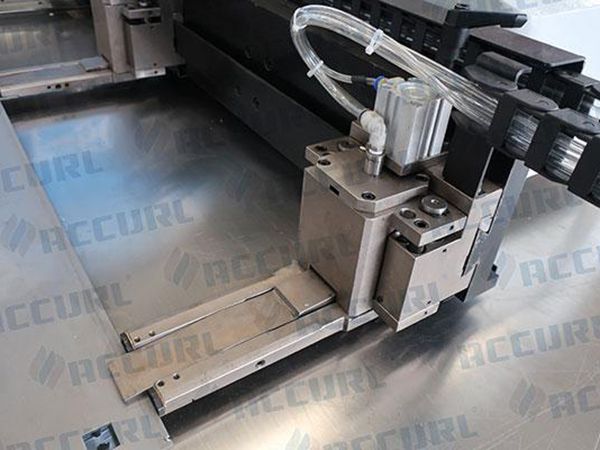

Автоматический позиционирующий зажим и выключатель погрузки

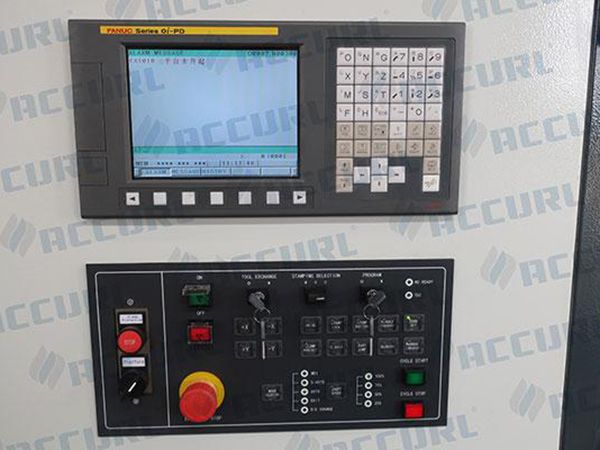

Система управления серии Oi-PO FANUC для дыропробивного пресса с ЧПУ
