Четырехколонный гидравлический пресс

Четырехколонный гидравлический пресс
Основные характеристики гидравлического пресса
  • Четырехколонный гидравлический пресс работает при помощи высокоскоростного скользящего механизма, обеспечивая высокую производительность.
  • Благодаря широким возможностям регулирования скорости вытяжки гидропресс может работать с материалами различной толщины.
  • Оборудованный двухсторонним обратным клапаном, гидравлический пресс отличается стабильностью и надежностью в работе.
  • Каждая колонна пресса выполнена из легированной стали, покрытой хромом, гарантируя максимальную износостойкость.
  • Масляные цилиндры производятся из литой легированной стали и обрабатываются при помощи прецизионного оборудования, обеспечивая безукоризненную работу системы в условиях воздействия высоких давлений.
  • Все гидравлические и электрические компоненты поставляются нам надежными и известными во всем мире производителями.
Запросить расценки
Характеристики безопасности
  • Четырехколонный гидравлический пресс ACCURL соответствует требованиям стандартов EN292:1994, EN60204:1994 и NR12, а также причислен к 4 уровню безопасности.
  • Гидропресс оборудован защитным ограждением и устройством блокировки для гарантии безопасности пользователей. Кроме того, пресс укомплектован выносной педалью управления.
  • Гидравлическая система оснащена надежным клапанным блоком и электронной системой мониторинга.
  • Вертикальные двери с пневматическим приводом состоят из алюминиевой рамы и прозрачного поликарбоната.
Характеристики безопасности

Четырехколонный гидравлический пресс используется для штамповки, загиба кромок и холодной вытяжки листового металла в таких отраслях, как производство столовой посуды, кухонных принадлежностей, металлических корпусов для двигателей, электроприборов и т.д.

Технические характеристики гидравлических прессов
Модель (YL32/HP)
YL32-63
YL32-100
YL32-160
YL32-200
YL32-250
YL32-250A
YL32-315
Номинальное усилие кН 630 1000 1600 2000 2500 2500 3150
Сила выталкивателя кН 190 190 190 280 280 280 630
Возвратная сила кН 120 165 210 240 400 400 600
Ход ползуна мм 500 500 560 710 710 710 800
Ход выталкивателя мм 200 200 200 200 200 200 300
Макс . расстояние между столом и ползуном мм 800 800 900 1120 1120 1120 1250
Скорость ползуна Холостой ход мм / с 100 120 100 120 130 160 100
Давление мм / с 8-16 7-15 4-10 5-12 4-10 4-10 5-12
Возврат мм / с 85 90 70 95 60 60 60
Скорость выталкивателя Удар мм / с 55 75 75 80 80 80 55
Возврат мм / с 105 140 140 145 145 145 145
Размеры рабочего стола Слева направо мм 580 690 800 1000 1120 1800 1260
Спереди назад мм 500 630 800 940 1000 1200 1160
Габариты Слева направо мм 2500 2500 2550 2650 2800 3600 3500
Спереди назад мм 1430 1430 1430 1350 1400 1400 1500
Над уровнем пола мм 3220 3250 3210 3800 3950 4290 4600
Мощность двигателя кВт 5.5 7.5 11 15 15 15 22
Масса кг 2800 3700 6500 9000 10300 16000 14000
Модель (HP)
YL32-315A
YL32-400
YL32-500
YL32-500A
YL32-500B
YL32-630
YL32-630A
Номинальное усилие кН 3150 4000 5000 5000 2500×2 6300 6300
Сила выталкивателя кН 630 630 1000 1000 1000 1000 1000
Возвратная сила кН 600 500 900 900 400×2 850 850
Ход ползуна мм 800 800 900 900 900 900 900
Ход выталкивателя мм 300 300 350 350 350 350 350
Макс . расстояние между столом и ползуном мм 1250 1250 1500 1500 1500 1500 1500
Скорость ползуна Холостой ход мм / с 90 100 100 100 150 100 130
Давление мм / с 5-12 4-10 7-15 7-15 7-15 5-12 5-12
Возврат мм / с 60 70 80 80 90 85 85
Скорость выталкивателя Удар мм / с 55 55 75 75 75 75 75
Возврат мм / с 145 145 170 170 170 170 170
Размеры рабочего стола Слева направо мм 900 1250 1400 2200 2200 1600 2200
Спереди назад мм 900 1250 1400 1600 1600 1600 1600
Габариты Слева направо мм 3150 3500 3900 4800 4800 4510 4900
Спереди назад мм 1500 1600 2150 2250 2250 2250 2250
Над уровнем пола мм 4500 4850 5200 5700 5600 5400 5700
Мощность двигателя кВт 22 22 2×22 2×22 2×22 2×22 2×22
Масса кг 11000 16500 25500 35000 34000 33000 42000
Модель (HP)
YL32-630B
YL32-800
YL32-1000
YL32-1000A
YL32-1600
YL32-2000
YL32-2000A
Номинальное усилие кН 3500×2 8000 10000 5000×2 2×8000 2×10000 6300×2+8000
Сила выталкивателя кН 1000 1000 1600 1600 1000×2 1600×2 1600×3
Возвратная сила кН 450×2 1000 1370 900×2 2×2700 2×1300 850×2+720
Ход ползуна мм 900 1000 1000 1000 1200 1300 1600
Ход выталкивателя мм 350 350 350 350 350 500 500
Макс . расстояние между столом и ползуном мм 1500 1600 1600 1600 1800 1800 2000
Скорость ползуна Холостой ход мм / с 130 120 120 110 120 110 130
Давление мм / с 5-12 5-12 5-12 5-12 4-9 4-9 4-9
Возврат мм / с 83 95 85 65 95 70 75
Скорость выталкивателя Удар мм / с 75 95 75 75 70 60 65
Возврат мм / с 170 170 150 150 160 160 135
Размеры рабочего стола Слева направо мм 2200 2200 1500 2500 2800 3200 4600
Спереди назад мм 1600 1600 1500 1800 2000 2200 2600
Габариты Слева направо мм 4900 4800 4500 5100 5600 4500 6000
Спереди назад мм 2250 2400 2400 2400 2600 3200 3600
Над уровнем пола мм 5600 5700 5700 6000 6200 7200 8000
Мощность двигателя кВт 2×22 2×30 3×22 3×22 3×30 3×37 3×37
Масса кг 40000 53000 53000 72000 110000 160000 250000
Комплектация
№ Наименование Стандартная конфигурация Улучшенная конфигурация
1 ПЛК Mitsubishi Siemens
2 Двигатель насоса WanNan / Известный китайский производитель Siemens / Rexroth
3 Гидравлический насос Anson/ Тайвань , Yuken/ Япония Siemens / Rexroth
4 Выпускной клапан Rexroth / Германия Atos / Италия , Rexroth
5 Направляющий клапан Rexroth / Германия Atos / Италия , Rexroth
6 Пропорциональный клапан Rexroth / Германия Atos / Италия , Rexroth
7 Обратный клапан Jeou Gang/ Тайвань , SUN/ США SUN, Atos , Rexroth
8 Клапан предварительного наполнения TAI COLN/ Тайвань Atos / Италия , Rexroth
9 Электрические компоненты Schneider/ Франция Schneider/ Франция
10 Световая завеса LNTECH (стандарт СЕ) LNTECH (стандарт СЕ)
11 Сенсорный экран (HMI) Weinview / Тайвань Siemens
12 Датчик давления SKON/ Тайвань SKON/ Тайвань
13 Гидравлический коллектор Произведено в Тайване Произведено в Тайване
Гидравлические прессы ACCURL не используют компоненты более низкого качества.

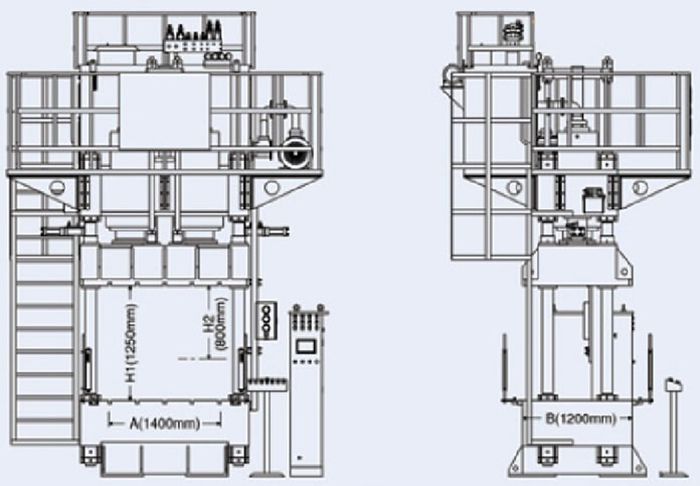

Подробные технические параметры

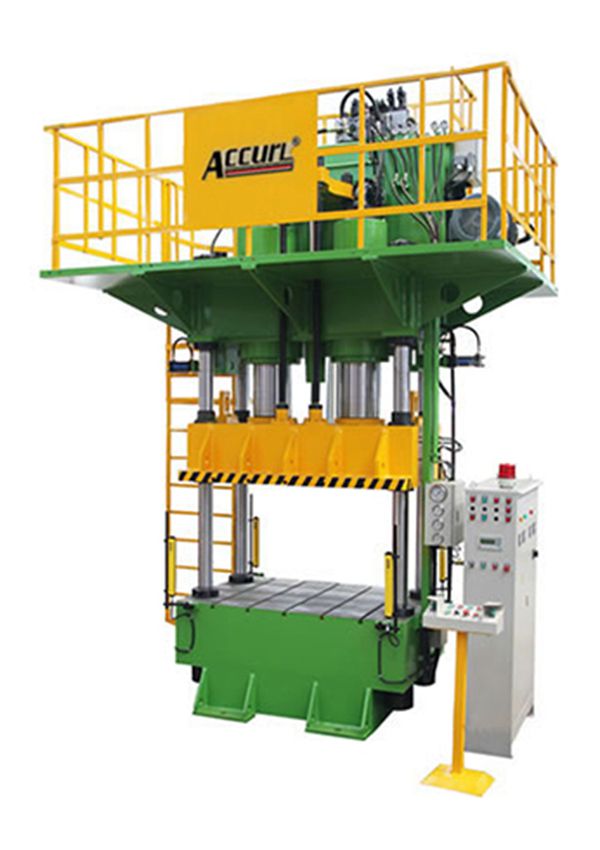

Четырехколонный гидравлический пресс
  • H2 = Ход ползуна
  • H1 = Макс. установочная высота
  • A = Ширина рабочего стола
  • B = Глубина рабочего стола
  • E = Просвет между направляющими
  • F = Боковой просвет
  • G = Высота стола над уровнем пола
№ Параметр Ед . изм . HBP-500T/DDH
1 Давление главного цилиндра т 500
2 Ход ползуна H2 мм 900
3 Макс. расстояние между столом и ползуном H1 мм 1500
4 Мин. расстояние между столом и ползуном мм 600
5 Усилие выталкивателя т 500
6 Ход выталкивателя мм 900
7 Перемещение ползуна до нижней мёртвой точки мм / сек 100
8 Скорость ползуна при давлении мм / сек 0.2÷2
9 Скорость ползуна при возврате мм / сек 10÷50
10 Перемещение ползуна до верхней мёртвой точки мм / сек 30
11 Скорость возврата мм / сек 100
14 Размер рабочего стола (слева направо* спереди назад ) A/B мм 1250×1150
14 Размер подушки (слева направо* спереди назад ) мм 800×800
15 Высота стола -G мм 780
16 Объем масляного бака л 430
17 Мощность электродвигателя кВт 22
18 Габариты （ Д×Ш×В ） мм 2850×2250×5350
19 Масса кг 32500
20 Видео пресса в работе http://youtu.be/WrPoribRmLQ
