Листогибочный пресс с ЧПУ – 8 осей управления

Листогибочный пресс с ЧПУ – 8 осей управления ACCURL® обладает автоматической системой против отклонения для улучшения качества, задним упором с сервоприводом для повышения скорости, а также 3D-графическим блоком управления для моделирования траектории гибки и точки встречи.

Листогибочный пресс с ЧПУ – 8 осей управления

•Имеет такие преимущества, как высокую эффективность, рентабельность и легкость в использовании.
• Превосходная ценность.
• Блок управления ЧПУ DELEM DA66T и профиль 3D.
• Высокоточная гибка
• Твердый каркас для листогибочного пресас с ЧПУ – 8 осей управления ACCURL.
•Большое открытие обеспечивает достаточную рабочую зону.
•Проектирование по требованию уменьшает расходы на производство.
• 8 осей X1, X2 , R1 , R2 , Z1, Z2, Y1, Y2

Стандартное оборудование:
• Надежная цельная рама, выполненная из высокопрочной стали ST44 A1.
• Контроллер Delem DA66T с сенсорным экраном 3D/2D.
• BGA-6 для заднего упора и X1, X2, R1, R2, Z1, Z2 оси проводятся в движение серводвигателем переменного тока с цветными графиками.
• Гидравлическая сервосистема HOERBIGER.
• Моторизованная система против отклонения с ЧПУ.
• Термообработанный пуансон и четырехручьевая матрица (длина: 835мм)
• Система зажима с верхним и нижним инструментом.
• Эргономичная навесная панель управления.
• Заднее защитное ограждение с фотоэлектрическими датчиками (категория 4)
• Передняя крышка с защитным выключателем.
• Оси регулирования Y1+Y2 оснащены высокоточными линейными кодовыми датчиками (погрешность 0,1мм).
• Выносная педаль управления по стандарту CE.
• Рабочий стол с T-образными пазами и разметкой (мм/дюймы). slot and mm/inch rulers.
• Панель электрического управления с системой охлаждения по стандарту CE. Электронные компоненты от Siemens.

Дополнительное оборудование:
• Графический контроллер Cybelec ModEva RA Premium 3D с PC-RA Premium offline software, Delem DA-69T 3D-графический контроллер с Profile T3D offline software.
• Передовая система защиты пальца SICK C4000 14 mm
• Система защиты от лазерного излучения для блока матрицы, LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, Sick V 4000 (система на основе фотокамеры), лазерная безопасность DSP.
• Система измерения угла лазера и система контроля лазера Data-M cobra.
• Гидравлическая и динамично-гидравлическая система против отклонения.
• Система для зажима верхнего инструмента ACCURL. Гидравлическая система зажима верхнего и нижнего инструмента.
• Гибочная опора с управлением ЧПУ (AP1+AP2 оси).
• Гидравлический охладитель и нагреватель масла.
• Автоматическая система центральной смазки.
•Особая глубина зева (500,600,750 mm и более).
• Особенные верхние и нижние инструменты.
•Доступны программы.
• Последовательное применение.
• Инструментальный шкафчик.

Спецификация
Модель (EURO PRO) B1560 B2580 B32110 B32135 B32175 B40175 B32220
Усилие загиба кН 600 800 1100 1350 1750 1750 2200
Длина загиба мм 1500 2500 3200 3200 3200 4200 3200
Расстояние между колоннами мм 1100 2060 2700 2700 2700 3700 2700
Глубина захода мм 405 405 430 430 430 430 430
Ход траверсы мм 200 200 200 200 200 200 200
Глубина зева мм 370 400 400 400 400 400 400
Толщина подштамповой плиты мм 80 80 100 100 100 100 140
Скорость опускания мм/мин 200 200 180 180 160 160 160
Скорость прессования мм/мин 8 8 10 10 10 10 10
Скорость возврата мм/мин 180 180 150 150 150 150 140
Ход заднего упора мм 500 600 800 800 800 800 800
Габариты Д мм 1825 2825 3500 3550 3500 4500 3500
Ш мм 1650 1650 1650 1650 1650 1650 1730
В мм 2300 2350 2650 2700 2700 2750 2900
Вес кг 4600 5600 8000 9500 10000 12000 13200

Наилучший результат загиба. Пользователь может сгибать длиннее и глубже компонентов при помощи станка серии B по стандарту Европы!

Фотографии

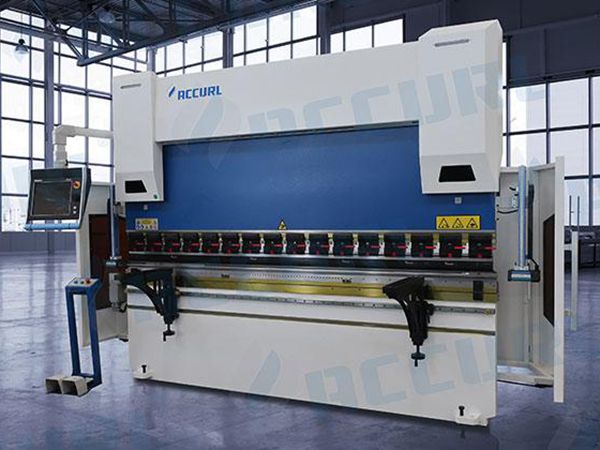

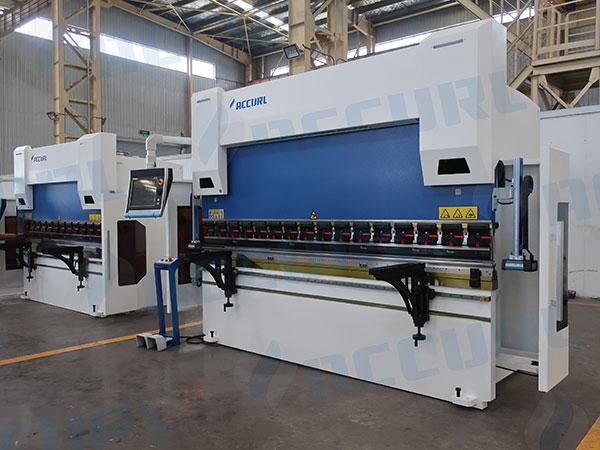

  • Листогибочный пресс с 3D2D-графической системой ЧПУ DELEM DA-66TЛистогибочный пресс с 3D2D-графической системой ЧПУ DELEM DA-66T
  • Система ЧПУ DELEM DA66TСистема ЧПУ DELEM DA66T

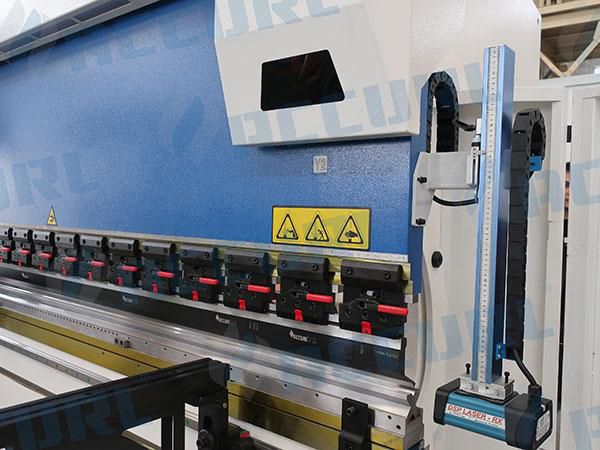

  • DSP Lazersafe для листогибочного пресса с ЧПУ Accurl DSP Lazersafe для листогибочного пресса с ЧПУ Accurl

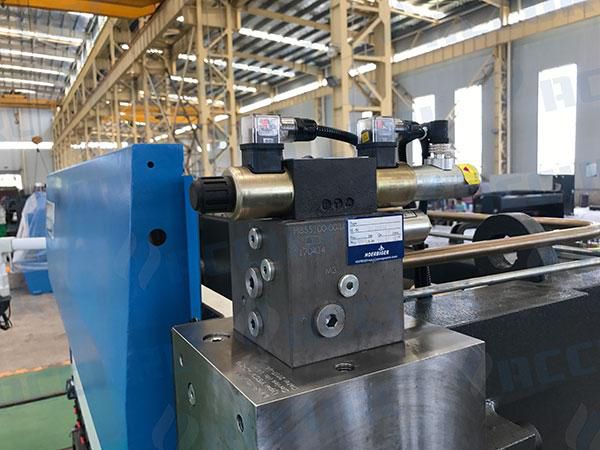

  •  Сервогидравлическая система HOERBIGER Сервогидравлическая система HOERBIGER
  • Гидравлический цилиндр с германской технологией TrumpfГидравлический цилиндр с германской технологией Trumpf

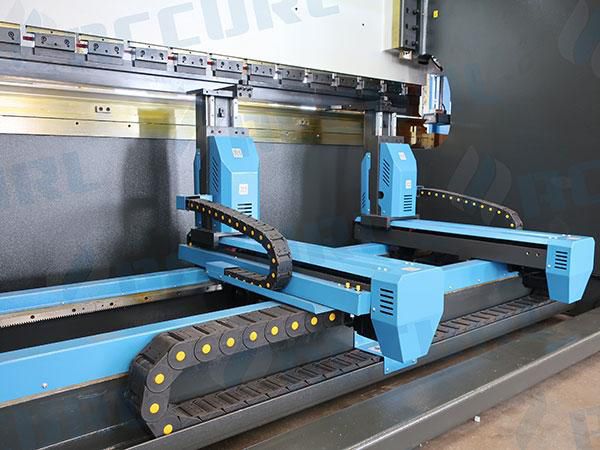

  • Листогибочный пресс с задним упором ЧПУ для X1 X2 R1 R2 Z1 Z2-осиЛистогибочный пресс с задним упором ЧПУ для X1 X2 R1 R2 Z1 Z2-оси
