Гидравлические гильотинные ножницы с ЧПУ

Гидравлические гильотинные ножницы с ЧПУ серии QC12K являются высокопроизводительным оборудованием для резки листового металла. Зазор между лезвиями и другие параметры резки легко регулируются при помощи системы ЧПУ, которая обеспечивает идеальную точность реза.

Гидравлические гильотинные ножницы с ЧПУ

Основные характеристики гильотинных ножниц
Удобный контроллер Estun E200S
Долговечные лезвия
Выносные передние опоры и смотровой указатель
Регулирование зазора между лезвиями посредством гидравлического привода
Лазерная подсветка линии реза

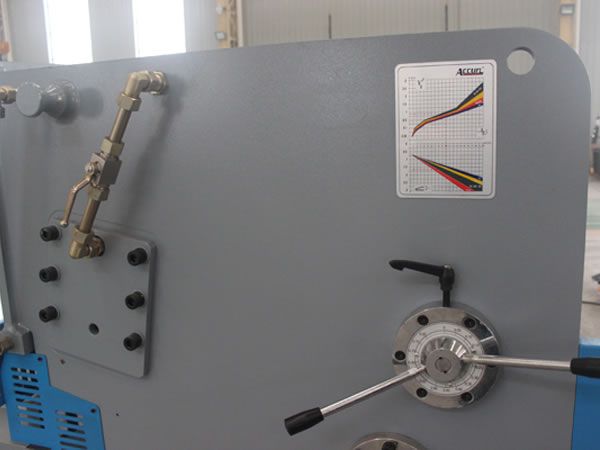

Угломер
Удобство в монтаже и обслуживании

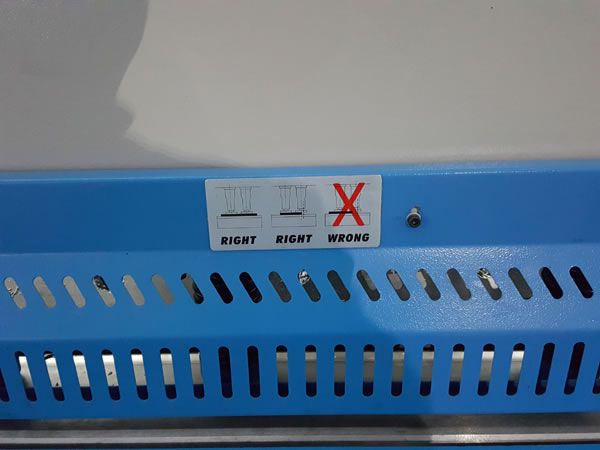

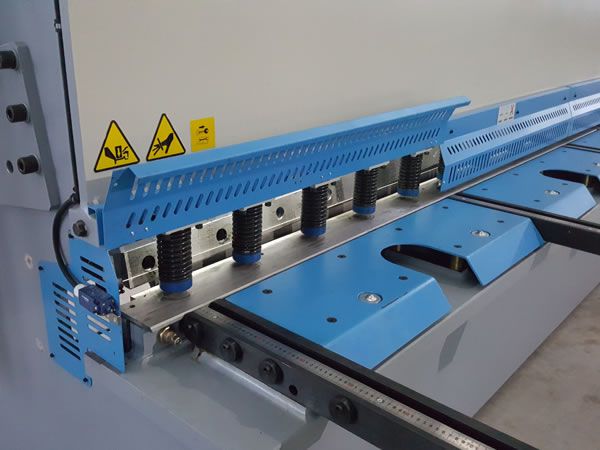

Передняя решетка для защиты пальцев
Продолжительный срок службы и высокая точность резки

Оборудование для резки листового металла, соответствующее Вашим потребностям
Гидравлические гильотинные ножницы ACCURL разработаны так, чтобы соответствовать требованиям производства по скорости и гибкости резки. Данный вид листовых ножниц сможет существенно повысить эффективность производства на Вашей фабрике, обеспечивая высокое качество резки.

Система ЧПУ Delem DAC310 - Опциональный контроллер
Удобная панель управления с монохромным жидкокристаллическим экраном 130 x 75 мм
Регулируемый зазор между лезвиями
Программирование резки в зависимости от материалов
Контроль положения заднего упора и функция возврата
Простота в настройке системы и удобство в эксплуатации
Быстрый ввод данных при помощи клавиатуры

Усовершенствования
Зазор между лезвиями и длина резки регулируются автоматически в зависимости от типа материала и его толщины
Выбор языка интерфейса
Защита микропроцессора
Данные запоминаются на статическом ОЗУ
Обновление системы при помощи флэш-накопителя (RS 232).
Цифровое программирование данных позиционирования по координатным осям
16 входных и выходных портов (опционально 24-32).
Преобразование мм/дюймы
Функция EASYCUT

Тонкие настройки резки
Регулировка заднего упора в соответствии с зазором между лезвиями
Функция возврата заднего упора
Создание и редактирование программ резки.
Повтор последовательности операций.
Автоматическая беспрерывная резка.

Технические параметры гидравлических гильотинных ножниц

Модель ( DC/MS7 ) QC12K-4 × 2500 QC12K-4 × 3200 QC12K-4 × 4000 QC12K-6 × 2500 QC12K-6 × 3200 QC12K-6 × 4000 QC12K-6 × 6000
Толщина листа мм 4 4 4 6 6 6 6
Длина рабочего стола мм 2500 3200 4000 2500 3200 4000 6000
Угол реза ° 1 ° 30' 1 ° 30' 1 ° 30' 1 ° 30' 1 ° 30' 1 ° 30' 1 ° 30'
Число резов в минуту
≥ 22 ≥ 18 ≥ 12 ≥ 16 ≥ 12 ≥ 10 ≥ 7
Ход заднего упора мм 20-600 20-600 20-600 20-600 20-600 20-800 20-800
Глубина зева мм 85 85 85 145 145 145 140
Мощность основного двигателя кВт 5.5 5.5 5.5 7.5 7.5 7.5 11
Масса нетто кг 3460 4280 6600 5140 6220 8520 17000
Габариты (Д×Ш×В) мм 3100 × 1430
× 1450
3800 × 1555
× 1500
4600 × 1705
× 1600
3150 × 1500
× 1600
3850 × 1600
× 1620
4650 × 1850
× 1700
6780 × 2450
× 2100
Модель ( DC/MS7 ) QC12K-8 × 2500 QC12K-8 × 3200 QC12K-8 × 4000 QC12K-8 × 5000 QC12K-8 × 6000 QC12K-12 × 2500 QC12K-12 × 3200
Толщина листа мм 8 8 8 8 8 12 12
Длина рабочего стола мм 2500 4000 3200 5000 6000 2500 3200
Угол реза ° 1 ° 30' 1 ° 30' 1 ° 30' 1 ° 30' 1 ° 16' 2 ° 2 °
Число резов в минуту
≥ 12 ≥ 10 ≥ 10 ≥ 8 ≥ 6 ≥ 10 ≥ 9
Ход заднего упора мм 20-600 20-600 20-600 20-800 20-800 20-800 20-800
Глубина зева мм 145 145 145 300 300 300 300
Мощность основного двигателя кВт 11 11 11 18.5 18.5 18.5 18.5
Масса нетто кг 5900 10200 7360 18000 21800 9000 10700
Габариты (Д×Ш×В) мм 3180 × 1680
× 1700
3880 × 1830
× 1720
4680 × 1980
× 1780
5855 × 2260
× 2100
6880 × 2260
× 2100
3300 × 2030
× 1840
4000 × 2100
× 1940
Фотографии

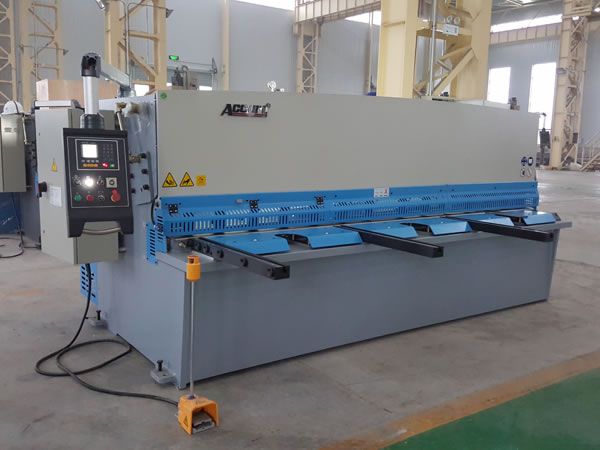

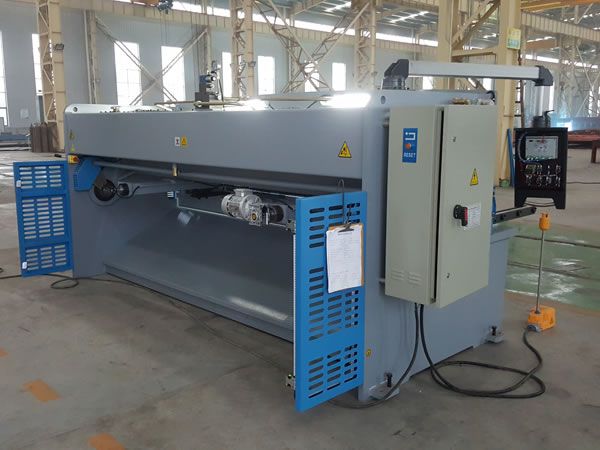

  • Гидравлические гильотинные ножницы с ЧПУ
  • Гидравлические гильотинные ножницы с ЧПУ
  • Гидравлические гильотинные ножницы с ЧПУ
  • Гидравлические гильотинные ножницы с ЧПУ
