Механические гильотинные ножницы высокой точности серии QH11D

Механические гильотинные ножницы высокой точности серии QH11D

Устройство механических гильотинных ножниц высокой точности
1. Станок европейского дизайна принадлежит ко второму поколению станков механической резки и имеет внешний вид, четко организованный в соответствии с современными требованиями. Сварная конструкция: Давление на детали сварной конструкции устраняется за счет вибрации, обеспечивая высокую точностью резки.
2. В отличие от традиционных ударных механических ножниц, этот станок один из самых высокотехнологичных и миниатюрных. Поэтому он пользуется хорошей репутацией как дома, так и за рубежом.
3. Благодаря резке под малым углом и наклонному лезвию, деформация детали сводится к минимуму. Зазор между лезвиями ножниц легко устанавливается вручную с помощью функции быстрой настройки станка. Это идеальный механический станок высокой точности для резки металла.

Особенности механических гильотинных ножниц высокой точности
1. Станки серии QH1D сочетают в себе высокую производительность и эргономичный дизайн.
2. Аппарат работает бесшумно, оснащен системой прямого привода с тормозом двигателя и недорог в содержании за счет низкого потребления электроэнергии.
3. Система ножного управления подходит как для одиночных, так и для повторяющихся циклов резки.
4. ЧПУ контролирует положение заднего упора (величина хода 650 мм) с помощью системы управления Estun E10S, что обеспечивает более высокую точность резки.
5. Аппарат имеет сертификацию Европейского союза CE и сертификат системы качества ISO.

Электрическая система и предохранительная блокировка
1. Электронные компоненты, импортируемые из Германии, изготовлены в соответствии с международными стандартами. Они обеспечивают надежную безопасность, длительный срок службы станка и имеют низкую чувствительность к помехам. Радиационная единица располагается в электрическом шкафу.
2. Защитная решетка и предохранительная блокировка обеспечивают безопасность эксплуатации. Управление станком становится в разы проще и удобнее благодаря подвижному однопедальному ножныму переключателю.
3. Аппарат оборудован аварийным остановом и ножным переключателем, что обеспечивает безопасность эксплуатации станка. Защитная решетка поставляется в комплекте со станком, а защитный экран приобретается за отдельную плату.

Подробные фотографии механических гильотинных ножниц высокой точности

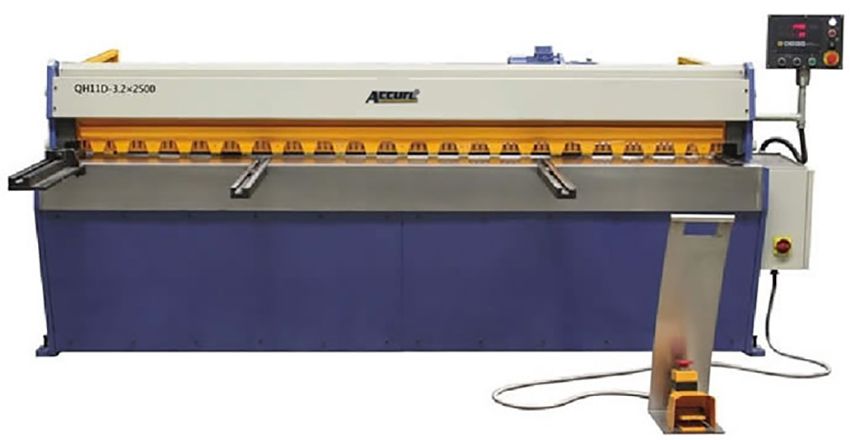

Механические гильотинные ножницы высокой точности серии QH11D
Технические параметры механических гильотинных ножниц высокой точности
Модель (QH11D) Единица 3.5×1250 3.2×1500 4×1600 3.2×2000 2 ×1800 2 ×2500 3.2×2500
Толщина реза мм 3.5 3.2 4 3.2 2 2 3.2
Длина реза мм 1250 1500 1600 2000 1800 2500 2500
Угол реза 1°30′ 1°30′ 1°45′ 1°45′ 1°35′ 1°45′ 1°20′
Количество ударов 1 / мин 65 55 55 55 55 55 55
Ход заднего упора мм 0-650 0-650 0-650 0-650 0-650 0-650 0-650
Высота верстака мм 800 800 800 800 800 800 800
Мощность двигателя кВт 5.5 5.5 7.5 7.5 5.5 7.5 7.5
Вес нетто кг 1450 1650 2150 1800 1800 2080 2200
Габариты (мм) Длина 1860 2124 2650 2624 2250 3124 3124
Ширина 2210 2210 2210 2210 2250 2210 2210
Высота 1180 1180 1250 1180 1250 1180 1180
Рабочая среда 1. Источник питания : 380В±10%,50Гц
2. Температура окружающей среды: 5~40℃ (Рабочая температура)
3. Относительная влажность окружающей среды: 20~80% RH
4. Оберегать от сильных толчков и электромагнетизма.
5. Не использовать в помещениях с вредными газами, агрессивными газами, держать станок в чистоте.
6. Станок соответсвует положениям дерективы Евросоюза (директива 89/392 CEE), включая последующие поправки (директивы 91/368/CEE, 93/44/CEE, 93/68/CEE);
7. Соответствует положениям следующих директив: Директива по низкому напряжению (73/23 / CEE) и директива по электромагнитной совместимости (89/336 / CEE).
