Гидравлический листогибочный пресс с ЧПУ - 3 оси управления

Гидравлический листогибочный пресс с ЧПУ и тремя осями управления от ACCURL является высокопроизводительным оборудованием для гибки листового металла, способным существенно повысить эффективность производственного процесса.
Гидравлические листогибы данной серии оборудованы контроллером ЧПУ, который позволяет быстро и удобно вводить параметры гибки и способствует более точному выполнению работы.
Представленное листогибочное оборудование разработано для осуществления комплексной гибки, обладая способностью производить по несколько изгибов на одной заготовке, работая быстро и эффективно.

Гидравлический листогибочный пресс с ЧПУ - 3 оси управления

Высокая скорость и мощность
· Синхронные цилиндры обеспечивают точную и быструю гибку.
· Три оси управления
· Листогибочные прессы ACCURL разработаны с помощью программы Solid Works 3D и произведены из высококачественной стали ST44-1.
· Усиленная траверса передвигается посредством линейных направляющих на подшипниках, обеспечивая высокую точность гибки до 0,01 мм.
· Гибочный инструмент (пуансон и матрица) для листогиба изготовлен известным мировым производителем.
· Насос высокого давления с низким уровнем шума..

Основные характеристики листогибочного пресса
· Передние опоры регулируются по длине станка.
· Хромированные цилиндры обработаны с точностью до 0,001 мм. Поршни подвергнуты тщательной закалке.
· Гидравлическая система изготовлена фирмой Bosch-Rexroth по стандарту СЕ.

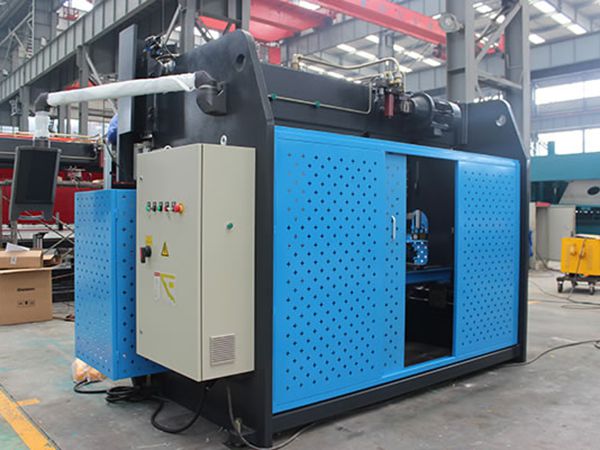

· Заднее защитное ограждение оснащено двумя фотоэлектрическими датчиками.
· Быстрая и удобная регулировка гибочного инструмента.
· Оптические датчики линейного положения работают с точностью ± 0.01 мм.
· Синхронные цилиндры обеспечивают максимальную точность и стабильность гибки.

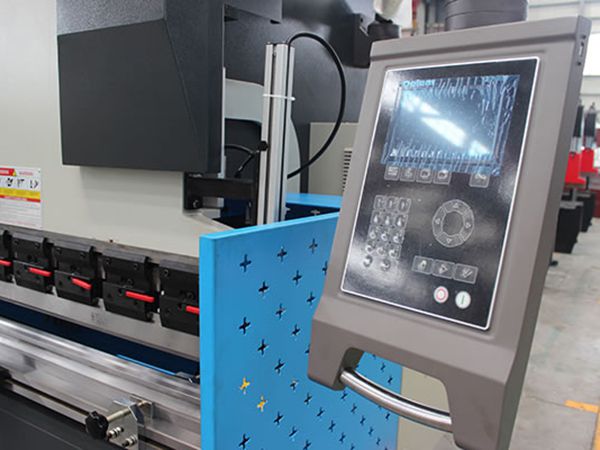

· Многофункциональный ЧПУ контроллер DELEM DA52S.
· Перемещение заднего упора по двум осям (X=800 мм и R) осуществляется с точностью ± 0,01 мм посредством линейных направляющих и шарико-винтовой пары.
· Длина гибки контролируется контроллером ЧПУ. Пальцы заднего упора являются регулируемыми.
· Электронные компоненты от Siemens.
· Автоматическая привязка осей в процессе работы станка.
· Соответствие стандарту СЕ.

Лучшее решение для гибки листового металла

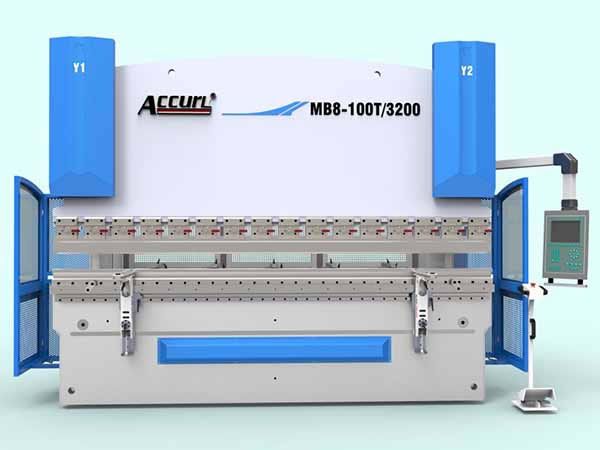

· Гидравлический листогибочный пресс с ЧПУ серии MB8 - это экономичное и высокоточное оборудование для комплексной гибки.
· Листогиб производит точные и глубокие изгибы.
· Чувствительная система компенсации прогиба рабочего стола.
· Прочная и устойчивая рама.
· Неприхотливость в обслуживании.
Гидравлическое листогибочное оборудование ACCURL позволяет гнуть листовой металл с максимальной эффективностью, потребляя небольшое количество электроэнергии.

Особенности конструкции гидравлического листогиба
· Основные рабочие части оборудования подвергнуты тщательной термообработке.
· Передние скользящие опоры регулируются по высоте.

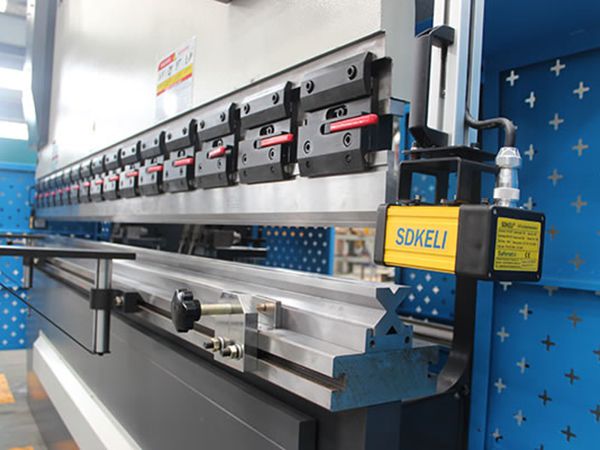

· Система зажима Promecam
· Контроллер ЧПУ Delem DA52s.
· Задний упор, контролируемый системой ЧПУ, X=800 мм.
· Глубина зева: 410 мм.
· Задний упор с 2 блоками регулируемых пальцев.
· Возможность преобразования миллиметров в дюймы.
· Моторизированная система компенсации прогиба балок пресса.
· Выносная педаль управления по стандарту СЕ. Возможность производить как одиночные, так и многократные загибы.
· Заднее защитное ограждение оснащено двумя фотоэлектрическими датчиками.
· Хромированные гидравлические цилиндры и верхняя балка.
· Параметры электропитания станка уточняются заказчиком.

Преимущества системы ЧПУ Delem DA52s
· Удобное программирование параметров гибки
· Управление посредством "горячих клавиш"
· Цветной жидкокристаллический экран VGA диагональю 6.4” (TFT)
· До 4 осей (Y1, Y2, и 2 вспомогательные оси)
· Библиотека инструментов/материалов/изделий
· Порты USB
· Управление задним упором посредством сервопривода, преобразователя частоты и переменного тока
· Оптимизированные алгоритмы регулировки оси Y.

Технические параметры гидравлического листогиба

Модель (SC-MB8) 63T×1500 63T×2500 100T×3200 100T×4200 160T×3200 160T×4200 250T×3200
Номинальное усилие кН 630 630 1000 1000 1600 1600 2500
Длина рабочего стола мм 1500 2500 3200 4200 3200 4200 3200
Расстояние между колоннами мм 1100 2060 2700 3700 2700 3700 2700
Высота открытия макс . мм 430 430 480 480 480 480 480
Х од траверсы мм 200 200 200 200 200 200 200
Глубина зева mm 370 370 400 400 400 400 400
Толщина подштамповой плиты мм 150 150 200 200 200 200 200
Скорость хода мм / мин 100 100 130 130 130 130 110
Скорость опускания мм / мин 8 8 10 10 10 10 10
Скорость возврата мм / мин 100 100 125 125 125 125 110
Х од заднего упора мм 500 500 500 500 500 500 500
Габариты Д мм 1825 2825 3500 4500 3500 4500 3500
Ш мм 1650 1650 1650 1650 1650 1650 1730
В мм 2600 2430 2540 2540 2580 2580 2580
Масса кг 4600 5600 8000 9500 10000 12000 15000
Модель (SC-MB8) 250T×4200 300T×3000 300T×4000 300T×6000 400T×4000 400T×5000 400T×6000
Номинальное усилие кН 2500 3000 3000 3000 4000 4000 4000
Длина рабочего стола мм 4200 3000 4000 6000 4000 5000 6000
Расстояние между колоннами мм 3700 2500 3150 5050 3150 4050 5050
Высота открытия макс . мм 480 480 480 480 480 480 480
Х од траверсы мм 200 200 200 200 320 320 320
Глубина зева mm 400 400 400 400 400 400 400
Толщина подштамповой плиты мм 200 250 250 250 250 250 250
Скорость хода мм / мин 110 80 80 80 80 80 80
Скорость опускания мм / мин 10 8 8 8 8 8 8
Скорость возврата мм / мин 110 85 85 85 80 80 80
Х од заднего упора мм 500 500 500 500 500 500 500
Габариты Д мм 4500 3300 4300 6400 4300 5300 6400
Ш мм 1730 1950 1950 2000 2100 2100 2100
В мм 2580 2670 2670 2950 3100 3100 3170
Масса кг 17000 20000 22000 30000 27000 32000 38000
Фотографии

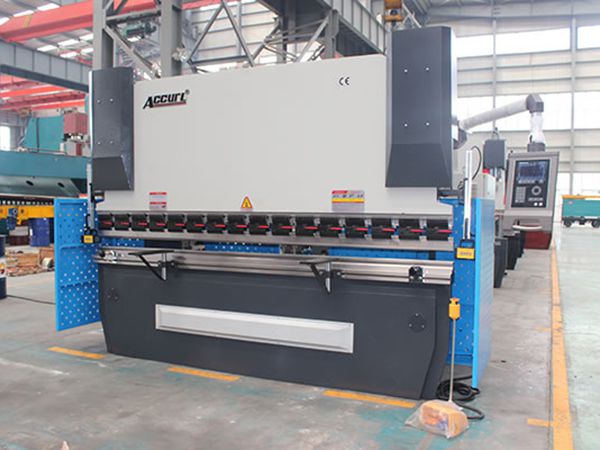

  • Гидравлический листогибочный пресс с ЧПУ - 3 оси управления
  • Гидравлический листогибочный пресс с ЧПУ - 3 оси управления
  • Гидравлический листогибочный пресс с ЧПУ - 3 оси управления
  • Гидравлический листогибочный пресс с ЧПУ - 3 оси управления
