Гидравлический листогибочный пресс с ЧПУ - 8 осей управления

Гидравлический листогибочный пресс с ЧПУ и восемью осями управления является наиболее высокотехнологичным видом оборудования для гибки металла из доступных в каталоге ACCURL.
Данный листогиб отличает беспрецедентная скорость работы, которой невозможно достичь с гибочными станками более старых моделей.

Гидравлический листогибочный пресс с ЧПУ - 8 осей управления

Высочайшая в своем классе производительность
1.Высокая скорость опускания и возврата пуансона делают данный листогибочный пресс лучшим решением из доступных на рынке.
2.Производительность станка в два раза превышает показатели стандартных прессов с ЧПУ.
3.Функциональность листогиба повышена за счет увеличения скорости и длины рабочего хода.
4.Гибочный инструмент больших размеров обеспечивает более глубокие изгибы.
5.Возможность производства изделийZ-образной формы.

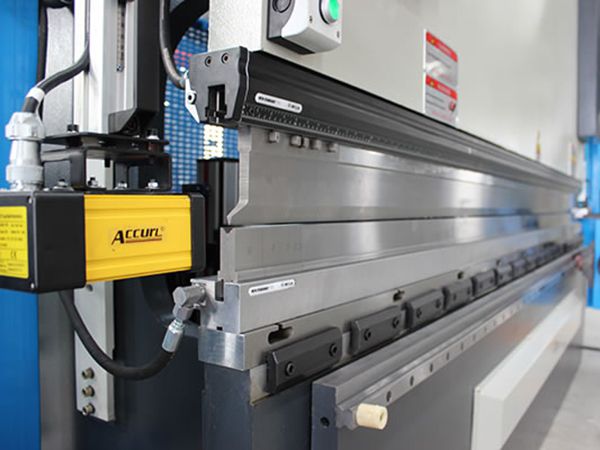

Моторизированный задний упор
1. Благодаря заднему упору с сервоприводом гидравлический листогибочный пресс от ACCURL характеризуется высочайшей точностью гибки. Механизм оборудован всеми необходимыми средствами для обеспечения безопасности работников.
2. Задний упор листогиба приводится в движение высокотехнологичным сервомотором посредством шарико-винтовых пар и линейных направляющих, обработанных с точностью до 0,01 мм.
3. Задний упор может быть укомплектован дополнительными осями (X1, X2, Z1, Z2, R1, R2).

Преимущества гидравлического листогиба
1. Все листогибочное оборудования от ACCURL производится из высококачественной стали при помощи передовых технологий обработки.
2. Стабильная и точная гибка обеспечивается идеально синхронизированными гидравлическими цилиндрами.
3. Листогибочные прессы ACCURL разработаны с помощью программы Solid Works 3D и произведены из высококачественной стали ST44-1.
4. Усиленная траверса передвигается посредством линейных направляющих на подшипниках, обеспечивая предельную точность гибки.
5. Автоматическая привязка осей в процессе работы станка.
6. Гибочные инструменты изготовлены известным мировым производителем и подвержены комплексной закалке, что продлевает срок их службы.
7. Насос высокого давления с низким уровнем шума.

Особенности конструкции гидравлического листогиба
1. 6 осей изгиба (Y1, Y2, X, R, Z1, Z2)
2. Надежная цельная рама, выполненная из высокопрочной стали ST44 A1.
3. Гидравлическая сервосистема от Hoerbiger.
4. Термообработанный пуансон и четырехручьевая матрица (длина: 835 мм).
5. Система быстрой замены гибочного инструмента.
6. Стандартный графический контроллер с цветным сенсорным экраном Delem DA66T 3D или Cybelec Mod Eva 12 S.

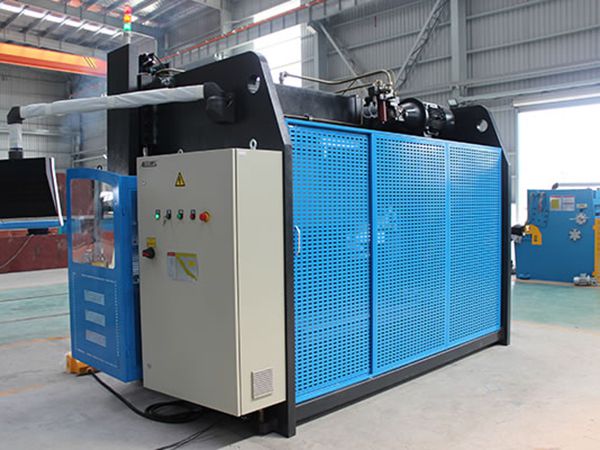

7. Панель электрического управления с системой охлаждения по стандарту СЕ. Электронные компоненты от Siemens..
8. Эргономичная навесная панель управления.
9. Заднее защитное ограждение с двумя фотоэлектрическими датчиками (категория 4).
10. Регулируемое переднее ограждение.
11. Оси регулирования оснащены высокоточными линейными кодовыми датчиками (погрешность 0.01 мм).
12. Выносная педаль управления по стандарту СЕ.
13. Рабочий стол с T-образными пазами и разметкой (мм/дюймы).
14. Глубина зева: 410 мм.
15. Задний упор с гидравлическим сервоприводом и осями X, R, Z1, Z2. Цветной графический интерфейс.
16. Система компенсации прогиба рабочего стола.

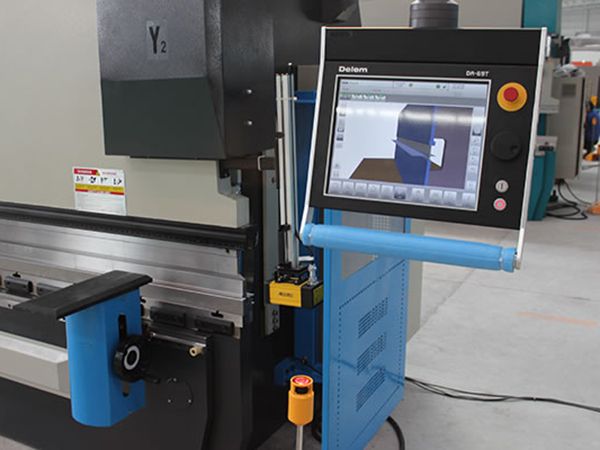

Преимущества системы ЧПУ Delem DA66T
1. Сенсорный экран для программирования гибки.
2. Графическая 3D симуляция гибки.
3. Диагональ экрана: 17”, высокое разрешение, TFT.
4. Совместимость с ОС Windows.
5. Совместимость с Delem Modusys.
6. Порты USB, периферийный интерфейс.
7. Открытая архитектура системы.
8. Сенсорный интерфейс гибки и коррекции.
9. Заднее защитное ограждение.
10. Регулируемое переднее ограждение.

Технические параметры гидравлического листогиба
Модель (SC/MB8) 63×1500 63×2500 100×3200 100×4200 160×3200 160×4200 250×3200
Номинальное усилие кН 630 630 1000 1000 1600 1600 2500
Длина рабочего стола мм 1500 2500 3200 4200 3200 4200 3200
Расстояние между колоннами мм 1100 2060 2700 3700 2700 3700 2700
Высота открытия макс . мм 430 430 480 480 480 480 480
Ход траверсы мм 200 200 200 200 200 200 200
Глубина зева мм 370 370 400 400 400 400 400
Толщина подштамповой плиты мм 150 150 200 200 200 200 200
Скорость хода мм/мин 100 100 130 130 130 130 110
Скорость опускания мм/мин 8 8 10 10 10 10 10
Скорость возврата мм/мин 100 100 125 125 125 125 110
Ход заднего упора мм 500 500 500 500 500 500 500
Габариты Д мм 1825 2825 3500 4500 3500 4500 3500
Ш мм 1650 1650 1650 1650 1650 1650 1730
В мм 2600 2430 2540 2540 2580 2580 2580
Масса кг 4600 5600 8000 9500 10000 12000 15000
Модель (SC/MB8) 250×4200 300×3000 300×4000 300×6000 400×4000 400×5000 400×6000
Номинальное усилие кН 2500 3000 3000 3000 4000 4000 4000
Длина рабочего стола мм 4200 3000 4000 6000 4000 5000 6000
Расстояние между колоннами мм 3700 2500 3150 5050 3150 4050 5050
Высота открытия макс . мм 480 480 480 480 480 480 480
Ход траверсы мм 200 200 200 200 320 320 320
Глубина зева мм 400 400 400 400 400 400 400
Толщина подштамповой плиты мм 200 250 250 250 250 250 250
Скорость хода мм/мин 110 80 80 80 80 80 80
Скорость опускания мм/мин 10 8 8 8 8 8 8
Скорость возврата мм/мин 110 85 85 85 80 80 80
Ход заднего упора мм 500 500 500 500 500 500 500
Габариты Д мм 4500 3300 4300 6400 4300 5300 6400
Ш мм 1730 1950 1950 2000 2100 2100 2100
В мм 2580 2670 2670 2950 3100 3100 3170
Масса кг 17000 20000 22000 30000 27000 32000 38000
Фотографии

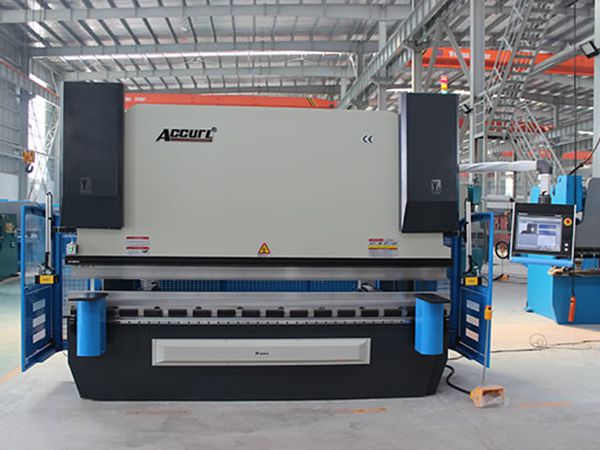

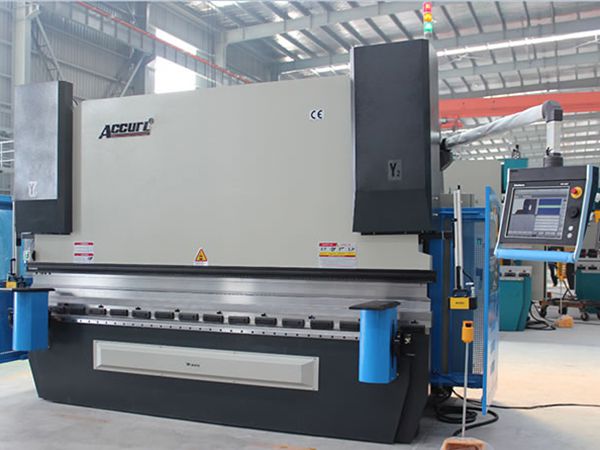

  • Гидравлический листогибочный пресс с ЧПУ - 8 осей управления
  • Гидравлический листогибочный пресс с ЧПУ - 8 осей управления
  • Гидравлический листогибочный пресс с ЧПУ - 8 осей управления
  • Гидравлический листогибочный пресс с ЧПУ - 8 осей управления
