Станок лазерной резки с волоконным лазером

Характеристики лазерной резки
Станок лазерной резки с волоконным лазером является новой техлогией обработки металлических листов. Система лазерной резки с волоконным лазером из ACCURL изготавливается в соответствии с требованиями промышленности. Данная машина изготовлена инженерами Accurl.
Станок лазерной резки с волоконным лазером представляет собой технологический проры в области обработки металлических листов. Чтобы удовлетворять требования рынка, наши инженеры исследовали и разработали эту машина для резки.
Данная машина охраняет окружающую среду, также обеспечивает низкое потребление энергии. Например, общее потребление энергии для лазера 2кВт составляет 20кВт.
Резонатор имеет модульную структуру, это значит, что если вы хотите изменить лазер от 1кВт до 2кВт, вам нужен добавлять новый модуль.

Станок лазерной резки с волоконным лазером

Характеристики
- Блок управления Siemens Sinumerik 840D SL
- Экселерация: 19.6 м/s2 (2G)
- Макс. скорость позиционирования: 160м/мин.
- Точночть: + - 0.05 мм.
- Эффективность энергии: значительно снижать потребления энергии
- Отличное качество резки металлических листов.
- Резонатор IPG: выходная мощность от 1 кВт to 6 кВт.
- Precitec режущая головка с выходной мощностью до 2кВт.
- Precitec HP режущая головка с выходной мощностью более 2кВт.
- Полностью закрытая конструкция и европейский стандарт безопасности
- Эффективная система обмены газа с высоким давлением и низким давлением.
- Емкостный сенсор, режущая головка с высоким давлением.
- TCI автоматическая платформа
- Протектор пленка резки.
- Автоматическая механизированная система управления мощности
- Автоматический расчёт времени и затраты
- Внешнее подключение сети
- Автоматическая обмена паллета (включено в моделях серии).
- Дымосос (включено в моделях серии).
- 3-х позиционный эталонный датчик (роторный детектор из металла)
- Прозительный датчик.
- Обрабатываемые изделия и система сбора.
- Двойная система управления для различного давления газа, и также специальная система для резки под высоким давлением
- Лазерный луч передается на режущую головку через кабели, гарантирует отсутствие ухудшения качество. Таким образом, отличное качество резки было достигнуто

Доступные вариаты
- Автоматический боковой конвейер
- Линейная система движения
- Система освещения.
- Accurl Lazer® автоматическая система
- Резка трубы доступна на некоторых моделях

Технические параметры

Размер 5' x 10'
Модель NF Pro 510-2 NF Pro 510-3 NF Pro 510-4 NF Pro 510-5
Резонатор 2 кВт 3 кВт 4 кВт 5 кВт
Режущая способность** Мягкая сталь (кислород) .625" .750" .875" 1.00"
Мягкая сталь (азот) .250" .250" .312" .312"
Нержавеющая сталь .375" .500" .625" .750"
Алюминий .312" .500" .625" .625"
Латунь .187" .250" .375" .500"
Медь .187" .250" .312" .375"
Диаметр лазера * .004" (100 pm) .004" (100 pm) .004" (100 pm) .004" (100 pm)
Макс.мощность импульса 2 кВт 3 кВт 4 кВт 5 кВт
Средняя потребляемая мощномть (220v/460v 3ph + 10%) 11 кВт 18 кВт 25 кВт 28 кВт
Модель импульса Freq: 5 - 2000Hz Duty: 0 - 100%
Мощность ±2‰ (монитор мощности)
Режим луча Ясный
Защита лазерного луча Промышленный кабель
Состав лазерного газа N/A
Потребление лазерного газа N/A
Расход охлаждения воды 4 gpm (15 l/m)
Контроллер с ЧПУ & панель управления Сенсорный экран, Ethernet Enabled, 4GB RAM with 120 GB HDD Storage
Ось движения Высокая скорость 4 ось система сервомотора
Система позиционирования Стойки и реечный Линейный
Скорость оси (X,Y Traverse Speed) 4,724 IPM (120 м/мин) 7,874 IPM (200 м/мин)
Акселерация 1.5G 3G
Дополнительная потребляемая мощность - + 20 кВтh
Стабильность ±.0007" (± 0.02мм) ±.0004" (± 0.01мм)
Точность позиционирования ±.002" (± 0.05мм) ±.0004" (± 0.01мм)
Ось X, Ось 5' (1530мм)
Y,W Ось 10' (3050мм)
Z Ось 5.9" (150 мм)
Размер листа 5' x 10' (1530x3050мм)
Макс. грузопоъемность 2,204 lbs (1000 кг)
Таблица изменения времени Двойная система поддонов. 27 сек с макс. весом листа
Z - ось дистанционное управление Бесконтактный
ASSIST GAS Мягкая сталь Кислород 1.45 - 87 PSI (0.1-6 Bar)
Нержавеющая сталь Сухой воздух или азот 2.9 - 362 PSI (0.2-25 Bar)
Алюминий Сухой воздух или азот 2.9 - 362 PSI (0.2-25 Bar)
Режущая головка Accurl автофокус
CAD/CAM программа RADAN CAD / CAM
Габариты машины (Д×Ш×В) 342" x 114" x 90" (8700x2902x2300мм)
Масса машины 34,172 lbs (15,500 кг)

*Волоконные кабели для различного диаметра были доступны.
*Благодаря развитием продукта, Accurl может изменить технические харатеристики и габариты.
*Альтернатиыные оптические конфигурации: режущая способность может изменяться в зависимости от настроек оптической системы. Рабочие емкости могут быть выше или ниже в зависимости от конфигурации.
*Альтернатиыные оптические конфигурации для выбора. Таким образом, способность резки и эффективность работы может измняться в зависимости от заданной оптической системы.

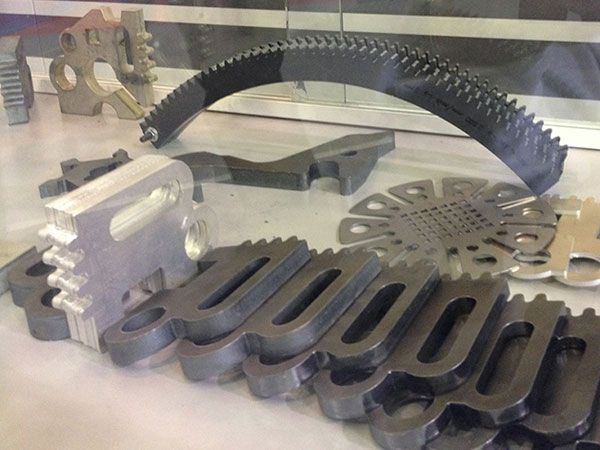

Применяемые матнриалы
Нержавеющая сталь, углеродистая сталь, легированная сталь, кремнистая сталь, пружинная сталь, алюминий, алюминиевый сплав, а также другие металлические трубы.

Применяемая промышленность
Данная машина широко применяется при обработке промышленных трубопроводов, взрывозащищенного оборудования, военной промышленности, химической промышленности, исследование нефти, производства лампы и фонаря, обработки металла, строительство и так далее.

Фотографии

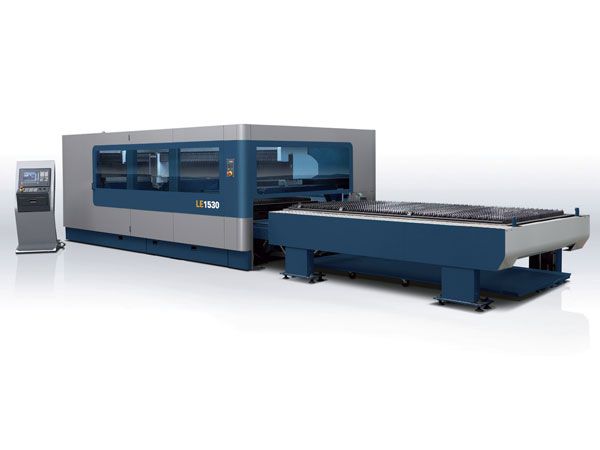

  • Станок лазерной резки с волоконным лазером

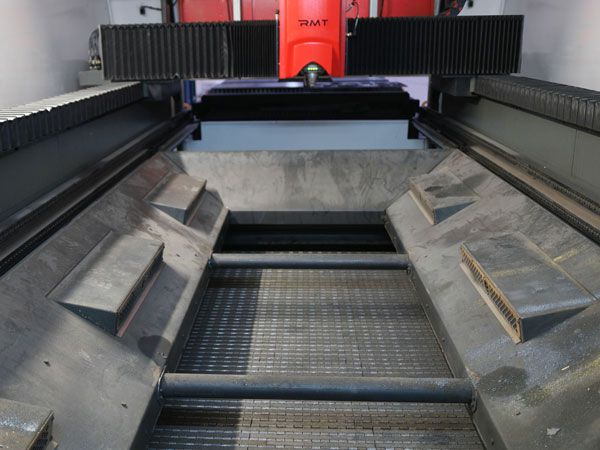

  • Станок лазерной резки с волоконным лазером
  • Станок лазерной резки с волоконным лазером
  • Станок лазерной резки с волоконным лазером
